記得以往ITX的平台規格多數是要以NoteBook CPU與SO-DIMM做為搭配
這樣的硬體規格不僅會讓所需的花費拉高，此外MB價位也比同級ATX MB貴上好幾倍
近三年來也因為HTPC市場需求抬頭，讓ITX產品數量漸漸地變多，能見度也日漸提高
以前在網路上比較容易看到AMD ITX平台，3D內顯較強是某些MB品牌愛用的主因
由於Intel上一代LGA 1156內顯效能開始追上AMD，加上今年初Sandy Bridge又有3~5倍的3D效能增進。
許多大廠今年也開始推出H67或H61晶片組的ITX MB，價位也比以往產品低上許多
大多只比ATX或M-ATX同級產品貴上一點而已，有助於購買HTPC使用者在整體預算上的降低
目前H61是LGA 1155平台中最低價位的晶片組，加上各MB廠競爭激烈，C/P值比以往平台高上不少
CPU方面Intel使用老產品線命名法，冠上Pentium與Celeron卻導入Sandy Bridge架構的高效能雙核CPU。
本回使用Intel Pentium G620T，價位會比G620高上一點，網路上資料大約高7塊USD左右
型號後面有T表示為低發熱量的版本，當然時脈與電壓也會因此降低一些
可惜在台灣市場並沒有引進此版本的CPU，建議可以將自己的G620仿照G620T規格來設定使用。
右邊為Intel所附散熱器，到底與非T版本有何不同之處，底下會以更詳細的照片做對比
Intel Pentium Processor G620T時脈為2.2GHz
實體2 Cores不支援Hyper-Threading技術，最高達到2執行緒，簡稱2C/2T
32nm製程，Max TDP 35W，L3 Cache共有3MB，為LGA 1155入門級2 Cores CPU
原廠散熱器比較
左方為常見的Intel 2 Cores CPU版本，對於Celeron、Pentium或Core i3多數使用此款散熱器
右方為G620T散熱器，可以明顯看出厚度減少許多，縮小體積後將更增加安裝在小Case內的便利性。
MB使用GIGABYTE近期所推出的H61N-USB3，Mini-ITX規格，尺寸為17 X 17 cm
雖然比M-ATX的H61 USB3版MB還貴上一點，但與以往ITX MB相比之下，這個價位算是相當平價
CPU供電採用4+1相，在H61無法調整倍頻的狀況下，搭配Core i7也可以提供足夠的電力
2 X DIMM DDR3插槽，最高可以擴充到16GB，內建兩個SATA2插槽較為精簡
IO
1 X S/PDIF光纖與同軸輸出插座
1 X D-SUB / DVI / HDMI
4 X USB 2.0(黑色)
2 X USB 3.0(藍色)
1 X RJ-45網路孔
1 X eSATA(黃色)
H61N-USB3供電處一覽，GIGABYTE向來強調用料，這方面有不錯的表現
此處有安全加密功能的TPM擴充插槽，H61晶片組也用獨家設計的大體積散熱片，質感相當好
背面供電處用料，由於ITX尺寸較小，有時設計會將某些晶片焊在背部
BIOS畫面之一，M.I.T.調效選單
底下會有一些硬體的即時資訊
時脈設定頁面
有CPU倍頻可往下調整，DDR3時脈，G620T的選項為800與1066MHz
Integrated Graphics時脈是可以較大範圍調整的選項
CPU相關技術選項
CPU使用核心數也可往下調整，C1E為省電降頻功能
DDR3參數設定，此為修改為CL6 7-6-18 1T增加頻寬效能
電壓頁面
G620在MB內顯示的CPU預設電壓為1.065V，G620T則為1.020V
電壓部份雖然差異不大，可以透過手動調整更有效降低電壓，照片中降到0.800V，可以穩定通過燒機軟體測試。
DRAM方面也直接將1.500V降到1.300V來使用，可以達到同時降低功耗與熱量的目的
PC Health Status
在LGA 1155這個世代中，如果想要大幅度超頻就必需要同時擁有K版CPU與P67/Z68晶片組的MB
對於ITX平台是不太需要這方面的用途，加上Sandy Bridge的基本效能比起以往還要高上一些
重點反倒是如何壓低耗電量或發熱量，讓整個平台更節能才是ITX平台追求的首要目標
可以透過MB中一些BIOS選項來做電壓或效能的調整，讓此平台的參數達到更優化的效果
測試平台
CPU: Intel Pentium G620T
MB: GIGABYTE H61N-USB3
DRAM: CORSAIR CMX8GX3M2A1600C9
VGA: Integrated Graphics
HD: TOSHIBA 750GB
POWER: Thermaltake TR2 450W
Cooler: Intel 原廠散熱器
OS: Windows7 Ultimate 64bit
效能測試
CPU 99.8 X 22 => 2195.0MHz
DDR3 1064.2 CL6 7-6-18 1T
GPU 1100MHz
Hyper PI 32M X 2 => 15m 47.608s
CPUMARK 99 => 338

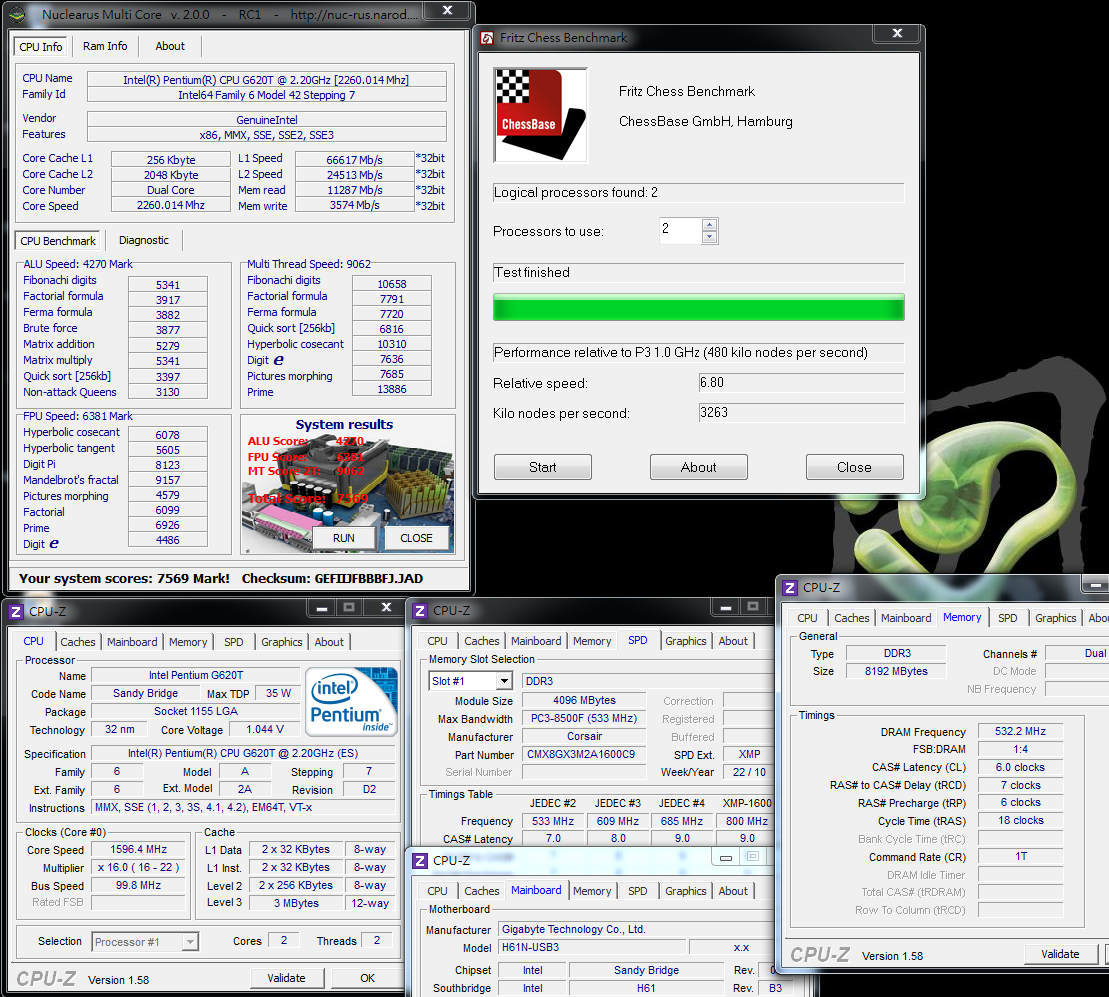

Nuclearus Multi Core => 7569
Fritz Chess Benchmark => 6.80/3263
CrystalMark 2004R3 => 100733
CINEBENCH R11.5
CPU => 1.71 pts
CPU(Single Core) => 0.88 pts
PCMark Vantage => 5117
Windows體驗指數 - CPU 6.1
以上硬體平台的效能表現超越AMD半年前所推出的ITX E350 APU平台有2~3倍以上
Sandy Bridge單線CPU執行能力相當地高，在雙核方面也得到很高的效能數據
這樣的ITX平台效能已經非常足夠HTPC使用，若改用Celeron G530，也會比起以往最低價的ITX平台再便宜一些。
DDR3測試
G620T DDR3 1064.2 CL5 6-5-18 1T
ADIA64 Memory Read - 12352 MB/s
Sandra Memory Bandwidth - 10982 MB/s
MaXXMEM Memory-Copy - 12909 MB/s
Sandy Bridge架構在DRAM效能方面也有明顯的加強，這幾年小弟已經分享過幾個Intel ITX平台
就以ADIA64來看，同樣為ITX並且使用內顯輸出的平台，LGA 1156約為7641 MB/s，LGA 775約5930 MB/s。
G620T分別有161%與208%的效能增進，再對於AMD E350 APU的3936 MB/s頻寬差距又拉到更大
DRAM效能的提升也讓使用者能打破傳統ITX平台的效能只有入門或是堪用的負面印象
溫度表現
系統待機時 - 35~41(室溫約27度)
CPU全速時 - 45~49
Intel Burn Test v2.4，Stress Level Maximum
因為與先前G620的溫度表現相比之下，G620T溫度表現還算可以接受
G620T CPU全速下的溫度約較為低3~4度，如果差距可以有5度以上的表現個人會認為更佳
不過也有可能是兩款CPU散熱器厚度不同，讓G620T的散熱能力較低一些，造成溫度差距變小
以一般使用環境下，裸測的燒機溫度不超過50度，還是有不錯的水準
耗電量測試
系統待機時 - 29W
CPU全速時 - 40W
Intel Burn Test v2.4，Stress Level Maximum
OCCT Power Supply測試(CPU與GPU同時全速運作)時 - 54W
G620T功耗這方面表現的較優，與先前分享過的G620數據對比之下，G620T在CPU全速狀況低了10W左右
Intel 32nm製程加上單核執行效能較高的優勢，讓雙核CPU在ITX平台可以達到低溫省電與高效能的三大目的。
Intel HD Graphics 內顯3D效能測試
預設時脈1100 MHz
3DMark Vantage => P1015
StreetFighter IV Benchmark
1280 X 720 => 26.58 FPS
OC時脈1500MHz
3DMark Vantage => P1383
StreetFighter IV Benchmark
1280 X 720 => 33.28 FPS
Intel Sandy Bridge在3D的內顯效能比起上一代LGA 1156還要高上不少
如果對於這方面有需求的使用者，也可以考慮更高階的Intel HD3000系列，但CPU價位會高上不少就是了。
超頻範圍也還不錯，超頻前後3D效能有25~36%的效能增加
當然內顯的效能，只是提供一些有3D需求不高的使用者來使用，現今還是不容易取代入門級的VGA產品
現在多數ITX MB都會提供一根PCI-E X16做為日後升級VGA效能的用途
不少ITX Case都要使用Low Profile規格的VGA才可以順利安裝
此回使用GIGABYTE R645OC-1GI做外接VGA的3D測試
Core/Memory時脈為675/1600 MHz，產品配件已經有附上Low Profile以便於ITX平台之安裝
搭載1GB DDR3，晶片為AMD Radeon HD6450
此款為OC版本，會比HD6450的預設效能還要高上一些，價位落在入門等級的VGA市場
3DMark Vantage => P1807
StreetFighter IV Benchmark
1280 X 720 => 53.41 FPS
Radeon HD6450為AMD最新系列的入門3D繪圖晶片，效能方面大約是此Intel平台內顯的2倍左右
從Low Profile規格來看，兼顧VGA體積、溫度與省電三方面為主，在效能方面表現會比大尺寸VGA還要低上一些。
以上HD6450效能提供給其他ITX平台或是日後要升級Low Profile VGA規格的使用者做為參考
如果是使用非ITX規格的PC主機，就可以不需要局限於VGA尺寸，選擇其他效能與效能都較高的VGA會較佳。
GIGABYTE H61N-USB3優點
1.提供D-SUB / DVI / HDMI共三種顯示輸出格式與S/PDIF光纖/同軸輸出
2.四個USB 2.0與兩個USB 3.0，可加裝USB無線網路卡做性能擴充
3.支援Sandy Bridge全系列CPU，LGA 1155 CPU從Clereon到Core i7皆可使用
4.搭配32nm入門雙核CPU，在溫度、耗電量表現都相當有優勢
5.內顯3D效能比起LGA 1156有明顯進步，在DDR3頻寬方面也增強不少
缺點
1.SATA只有兩個可以安裝
2.價位上再低一點會更有C/P值
效能比 ★★★★★★★★☆☆
用料比 ★★★★★★★★★☆
規格比 ★★★★★★★★☆☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★☆☆
ITX平台要當HTPC用途還需考慮到是否有能順暢播放高畫質影片的效能
對於此Intel平台當然不成問題，先前測試已經有分享過Intel HD Graphics在高畫質影片的效能
播放1080P藍光影片時，CPU使用率最高只達到約10%左右，新一代平台已經不像以往會讓使用者擔心影片播放品質。
GIGABYTE對於H61N-USB3的IO擴充性相當不錯，很適合做為HTPC或是高效能的小PC使用
如果能改為四個SATA版本，加上價格再低上一點，相信會是一款功能完備的高C/P ITX產品
CPU可以選擇的範圍也很大，使用者可以依預算做搭配，看是要使用更高階的Core i3或是i5 CPU
或是要用最低預算來組高效能的ITX平台，此時就可以選擇Celeron G530或是Pentium G620來搭配
最近開始看到FM1 APU的A75晶片組也有ITX產品，希望未來能有越來越多MB品牌加入競爭ITX這塊市場。
讓市場上有更多的ITX MB可以選擇，進一步也可以讓價格越來越平價化，相信對消費者將會是一大利多
本篇分享的是少見的Intel G620T低功耗版本，在台灣代理沒有此版本是比較可惜的地方，還是提供給喜愛ITX的網友做為參考
如果小弟的分享文章對您有幫助，請幫我按個推，感謝
