星期日, 6月 28, 2009

風系列解析X58第九部-DFI LANParty JR X58頂級Mirco ATX帶來極致效能





從2008年初開始,DFI自家產品線中,多加入JR這一個系列,也是屬於LANParty頂級系列

JR主要是在主機板的尺寸不同於UT、DK這兩個系列

JR系列清一色採用Mirco-ATX規格,讓小尺寸的主機也能擁有DFI在OC效能上的特色。



DFI一開始推出的兩款JR系列,分別是Intel P45與AMD 790GX兩款晶片組

2009年初,在Intel新款最高階的LGA 1366 X58晶片組上,DFI也推出新款JR X58產品。

這款Mirco ATX主機板產品全名是DFI LANParty JR X58-T3H6

相信搭配上最新Core i7處理器的平台之後,可以讓Mirco-ATX主機架構擺脫只能安裝效能較低零組件之印象。



首先看到的是LANParty JR X58-T3H6外包裝

同先前JR P45/790GX的風格,只是包裝上標示的型號不一樣。





內附配件

產品說明書、驅動程式CD、ABS自動超頻系統說明書、各式線材、IO檔板、CF/SLI軟硬式橋接器





DFI LANParty JR X58-T3H6本體













主機板左下

2 X PCI-E X16 (支援2 WAY SLI或CrossFireX技術)

1 X PCI-E X4

1 X PCI

網路晶片Marvell 88E8053,音效晶片Realtek ALC889 支援HD音效,最高可達八聲道





主機板右下

6 X SATAII(ICH10R,RAID 0, RAID 1, RAID 0+1 and RAID 5)

POWER/RESET按鈕,除錯燈號





主機板右上

6 X DIMM DDR3,支援1066/1333/1600/1800(OC)

此處DFI官方規格寫得比較保守,DDR3體質夠優秀的話,超頻DDR3 1800~2000以上非難事

1 X IDE(JMicron JMB368)

24PIN電源輸入





主機板左上

六相數位供電,以最高階Core i7 965 Extreme官方提供資料130W來看

每一相供電最高可提供30~40W,六相供電來支援CPU是綽綽有餘的。





IO方面

6 X USB 2.0

1 X Optical S/PDIF-out port

1 X Coaxial RCA S/PDIF-out port

1 X RJ45 LAN port

紅色Jump有Clear CMOS功能





北橋方面,VTT使用兩相供電





北橋黑色散熱片依然可以拆掉

方便使用者自己加裝喜歡的其他散熱模組





3通道DDR3技術

LGA 1366架構將記憶體控制器內建在CPU之中,比起以往架構可以拉高Memory效能有2~3倍之多。

此方面為X58的一大賣點,此回搭配CORSAIR DOMINATOR-GT高效能DDR3











BIOS開機畫面





主要超頻設定頁面

Turbo Mode模式已經不限在Extreme版本才可以開啟









CPU Feature





DRAM Timing,上方三個選項微調會增加DRAM效能

這對DRAM本身體質的好壞來決定參數的高低。





電壓設定

CPU VID Control 1.0000~2.0000V

Power Saving,DFI使用不一樣的名稱,主要還是降低CPU電壓波動的功能

DRAM Bus Voltage 1.455~2.400V

CPU VTT Special Add +0.0125~0.1875V

CPU VTT Voltage 1.21~1.61V

超頻狀況下建議O.C. Shut Down Free關閉





PC Health Status





JR X58的BIOS選項非常豐富,其實與自家的DK X58幾乎一模一樣

以上是小弟在X58超頻時,200/2000穩跑的設定,如果您與我有相同的配備,不妨參考這個設定值

希望以上設定,對於DFI主機板愛好者有所幫助,節省自己摸索的時間。





測試平台

CPU: Intel Core i7 950

MB: DFI LANParty JR X58-T3H6

DRAM: CORSAIR Dominator GT TR3X3G2000C7GTF

VGA: GIGABYTE GTX260 OC SLI

HD: Intel X25-M 80GB SSD

POWER: Corsair HX1000W Modular Power Supply

Cooler: DFI LANParty Cooler/Lubic





DRAM方面

CORSAIR Dominator GT TR3X3G2000C7GTF,目前市場上最高效能的i7 DDR3產品

官方規格為DDR3 2000 CL7 8-7-20 1.65V





DDR3 2000 CL7 7-7-20 1T,1.63V(BIOS 1.65V)

SP2004 3 X Blend模式,5.82GB滿載穩定





DDR3 2000 CL7 7-7-20 1T

Sandra Memory Bandwidth-34511MB/s

EVEREST Memory Read-21900MB/s







DDR3 2130 CL7 8-7-20 1T,1.76V(BIOS 1.785V)

SP2004 3 X Blend模式,5.81GB滿載穩定





DDR3 2130 CL7 8-7-20 1T

Sandra Memory Bandwidth-35638MB/s

EVEREST Memory Read-21461MB/s





DDR3 2170 CL7 8-7-20 1T

Sandra Memory Bandwidth-36272MB/s

EVEREST Memory Read-22631MB/s





Dominator GT效能相當不錯,在DDR3 2000時直接以CL7 7-7-20的參數就可以運作,應該是目前最優的參數表現。

搭配上JR X58可以超頻到DDR3 2130 CL7 8-7-20穩定的水準,已經屬於在X58上最頂級的超頻能力

最後在極限值的DDR3 2170有高頻寬的表現,JR X58超頻能力幾乎跟DFI自家DK X58一樣優秀。





CPU方面

Intel Core i7 950

OC 200 X 21 => 4200Mhz

DDR3 2000 CL7 7-7-20 1T



CrystalMark 2004R3





CINEBENCH R10





PCMark Vantage 14172





Hyper 8 X PI 32M 13m 04.635s

CPUMARK 99 659





Hyper 4 X PI 8M 1m 46.845s

CPUMARK 99 707





Intel新一系列的i7 CPU超頻能力又往上提升,搭配上JR X58有相當高的分數

CPU超頻到4510Mhz還可以PI 8M通過,CPUMARK也超越了700分大關

DFI的設計再次證明Mirco ATX也能與頂級的ATX主機板一樣擁有高效能與高超頻能力。





3D方面

使用GIGABYTE GTX260 OC版本SLI,順便可以比較GTX260在i7架構上的3D效能

4870X2、4870、4850、4650、9600GT小弟先前在其他X58測試已經有搭配過。



3DMARK2006 25816





3DMARK VANTAGE 19404





Crysis Benchmark





THE LAST REMNANT





StreetFighter IV Benchmark

1680 X 1050  21738





1920 X 1200 18638





Mirco ATX可以擴充到SLI技術,應該也是先前鮮少能找到的產品

GTX260 SLI的加持下,在許多的3D測試軟體或是遊戲下都可以得到很高的頁數。





DFI LANParty JR X58-T3H6

優點

1.第一款高階X58晶片組,使用在Mirco ATX規格上

2.用料方面依然是DFI的長處,PCB板上密密麻麻的電容,在其他品牌中是較不易看到的設計

3.全日系固態電容,除錯燈號,POWER/RESET按鈕

4.X58同時支援ATI CrossFireX與Nvidia SLI兩大VGA陣容

5.BIOS選項豐富,電壓範圍高,超頻能力直逼其他頂級ATX規格X58



缺點

1.IO方面可以加入1394或eSATA擴充

2.銷售據點有再加強的空間



效能比 ★★★★★★★★★★

用料比 ★★★★★★★★☆☆

外觀比 ★★★★★★★★☆☆

性價比 ★★★★★★★★☆☆





DFI JR X58打破以往小主機板超頻能力不佳、BIOS選項很少或是擴充能力較差等等印象

以最高階的晶片組導入Mirco ATX規格,再以自家最自豪的BIOS選項套到JR X58上面

實際測試與調效後,發現效能與超頻能力在X58系列中都可以稱得上頂級水準

比起眾多的ATX X58產品,JR X58絲毫不會有遜色的地方,也讓想使用小主機板的消費者有高規格的產品可以選擇。



X58晶片組還是屬於高價位的產品線,目前JR X58價位大約落在台幣7500元,折合美金約228元。

在X58主機板產品中不算高價位等級,屬於X58中入門價位在高一些的產品定位

對於某些因為空間限制下,只能使用NoteBook或是小PC的生活環境,想要有高效能產品的話,JR X58的C/P值還算不錯。



DFI在今年一月左右推出X58第一款的Mirco ATX產品,讓這規格的產品有機會邁向高效能的領域

最近兩個月看到三大廠中的MSI、ASUS也開始跟進,推出同樣Mirco ATX的X58產品線

讓市場開始有了更多高效能的Mirco ATX主機板可以選擇,也讓消費者可以在價位上多些比較的選擇 :)

星期四, 6月 18, 2009

10吋小筆電之薄型新改款-ACER Aspire One D250實機心得分享





小筆電的市場經過這一年多以來的激烈競爭之下,已慢慢進入白熱化的時代

目前市面上,有眾多品牌的小筆電市場,已慢慢趨向飽合

如何能讓消費者願意掏錢出來購買,個人認為是許多廠商需要思考的問題。

在現有的10吋NetBook市場中,廠商大都會採取價格戰或改版的兩種策略

改版主要是把產品改得更完善、更有質感的路線為目的。



ACER在Aspire One 8.9吋的版本銷售長紅之後,又推出了10吋的版本,到現在已有數種版本之多

如果只單看型號,ACER Aspire One 10 還真的讓一般消費者難以分辨詳細的差別到底在哪裡

研究過ACER網頁後,Aspire One 10大概分為兩種,初期原型.近期薄型等兩種類型。



這次的主角是國外版的ACER Aspire One D250,以薄型為主要路線的版本

使用過幾款NetBook的經驗,有時會覺得一般看來機身厚度略高。

但有人喜歡厚一點的,較有穩定感,也有人喜歡薄一點的,比較輕巧

這方面依個人喜好來決定,並沒有絕對的好壞問題。



先來看代號D250的ACER Aspire One 10,ACER依然推出數種顏色

照片中是藍色的版本,鏡面上蓋設計較容易反光或沾到灰塵。













變壓器與3Cell電池

ACER與ASUS同樣使用較小的45W電壓器,充電時溫度會較高,優點是方便攜帶。





機身左邊IO

左起RJ45網路/散熱孔位/D-SUB輸出/USB 2.0/Mic輸入/耳機輸出





機身右邊IO

左起五合一讀卡機(SD/MMC/RS-MMC/xD/MS-MSpro)/USB 2.0兩個/電源輸入





鍵盤下方

左方為HDD燈號,右方為無線網路與3G的開關按鈕

台灣版沒3G模組





鍵盤方面略小,不過使用一段時間應該會習慣





電源開關按鈕

內部雖然是塑膠材質但有經過髮絲處理,摸起來質感不錯

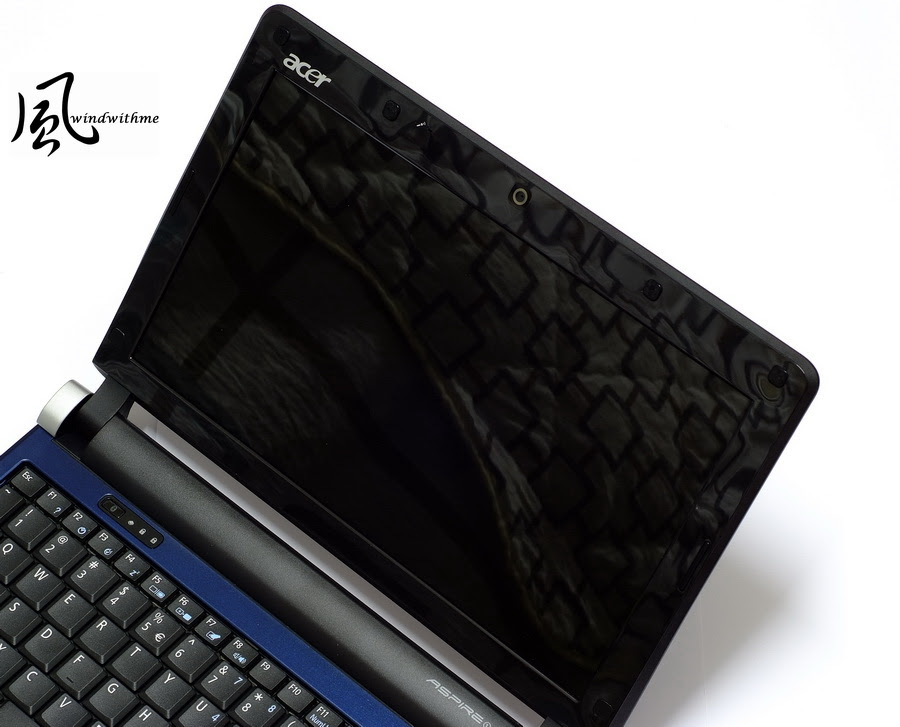

10.1吋鏡面LCD,解析度為1024X600

上方中央有30萬畫素WebCam,左方為mic收音處





厚度為26.9mm,比起先前的ACER Aspire One 33.4mm有明顯變薄

另外這款新版本重量也較輕一些







CPU使用Intel Atom processor N270 1.6G,台灣版都是N280 1.66G的版本



CPU效能測試

CPUMARK99 & Super PI 1M





Fritz Chess Benchmark





這方面與其他廠的N270 Atom 1.6G效能是一樣的

效能沒有比較高,當然也沒有比較低,撥放720P的影片很順暢



CPU溫度

待機時





全速時





實際摸機體溫度並沒有那麼高,應該是主機板測溫方面偏高

這方面測出來的溫度應該是比實際高10~15度以上。



HDD效能

HD Tune Pro & CrystalDiskMark





新款的5400轉大約都是這個效能,速度上不錯

平均約50~55Mb/s,極速約63~65Mb/s



DDR2效能





NetBook在這方面一般會要求較少,都是單通道,頻寬也沒有拿其他產品的高低之分來比較。



系統整體效能

CrystalMark 2004R3





3D效能





這方面比較之下

ASUS 1002HA-681、HP 2140-729、ACER Aspire One-769

ACER分數較高一些,不過基本上相同的繪圖晶片,落差不會太大。



電池續航力

3Cell電池,2:04:29

Battery Eater Pro V2.70(關閉無線網路與藍芽裝置)





以運作3D高耗電的狀況下來說,續航力算是不錯,改使用實際無線網路的話,大約有兩小半左右的續航力









ACER Aspire One D250總結

優點

1. 使用6cell電池只有1.24kg的重量,薄式設計讓NetBook更輕盈

2. 內部使用髮絲處理,質感不錯

3. 機身本體溫度不高,IO位置優秀,有三個USB可擴充

4. HDD、DDR2安裝處設計較容易更換

5. 內建喇叭音質佳,最大音量也不會太小聲



缺點

1. AC變壓器在充電時溫度偏高

2. LCD改用霧面會更好

3. 本身軟體測溫過高



效能比 ★★★★★★★★☆☆

用料比 ★★★★★★★★★☆

外觀比 ★★★★★★★★☆☆

性價比 ★★★★★★★★☆☆



ACER Aspire One D250雖然使用鏡面螢幕,但也有等級之分

此款的鏡面螢幕跟色澤表現很好,開機使用中也比一般鏡面螢幕的反射率更低。



另外在喇叭音質與視訊畫質的表現,目前個人經驗也只有HP 2140可以與之抗衡

D250算是NetBook上用料還不錯的產品,在其他小細節方面沒有發現明顯cost down的狀況。



最後就是主要的賣點薄型機體,依個人使用過幾款NetBook的經驗來說

10吋雖然輕巧好攜帶,但厚度問題一直是許多這類產品會有的問題

ACER Aspire One新改款的薄型10吋,也代表在這個飽和的10吋NetBook產品中,將會在規格與價格之間引起不小的競爭。



未來如果是沒有特色的產品,在這遍地10吋NetBook的市場中,將很難獲得一席之地

最近也看到ACER推出11.6與13.3的版本,看來NetBook市場又進入更大尺寸的競爭時代。

ACER Aspire One D250目前價位為台幣15500~16500元左右,以10吋的產品來說還是略高

未來如果能降到15000元以下,才可以拉開目前11.6~12吋NetBook的價位選擇。

如果喜歡輕薄10吋NetBook的消費者,此款ACER Aspire One D250不失為一個新式的NetBook選擇:)
