風系列解析X58第十二部-GIGABYTE X58A-UD7新世代規格完整分析




自從LGA 1366平台在2008年底發表之後,近半年來也沒有太多關於市場上的消息
反倒是最近幾個月新生的LGA 1156平台在各大媒體上有著很高的曝光率
這兩個平台有著極為相似的架構,也有著各自不同的優勢,讓消費者在選購時往往很難決定。

首先提到LGA 1366,高階定位的產品線,未來會有六核心的CPU支援
目前是以四核心CPU搭配HT技術在市場上競爭,X58晶片三通道與6根DDR3 DIMM有較高的擴充性。
其次是高階以下定位的LGA 1156,有著少見的P55單晶片,晶片組耗電量較低的優勢
HT版的CPU與LGA 1366價位差不多高,能選擇比較超值的現今只有i5-750 CPU
未來會有i3 雙核心CPU的產品線,看起來LGA 1156產品線比較豐富,但都只在實體2~4核心與HT交叉打轉。

雖然有一段時間沒有看到太多的X58 MB的消息,不過它依然是Intel在PC中最高階的產品線
這兩個月因為開始推新的USB 3.0與SATA3的規格,幾家廠商首先將這兩樣新規格對應到P55 MB上。
相對於老大哥X58的更新支援,目前市場上只看到GIGABYTE X58A-UD7有更新款推出
GIGABYTE X58A-UD7也是這次的主角之一,首先看到產品外觀




內附配件
產品說明書、軟體說明書、驅動軟體CD
SATA/eSATA線材、外接USB Port
CrossFire與3WAY SLI橋接器

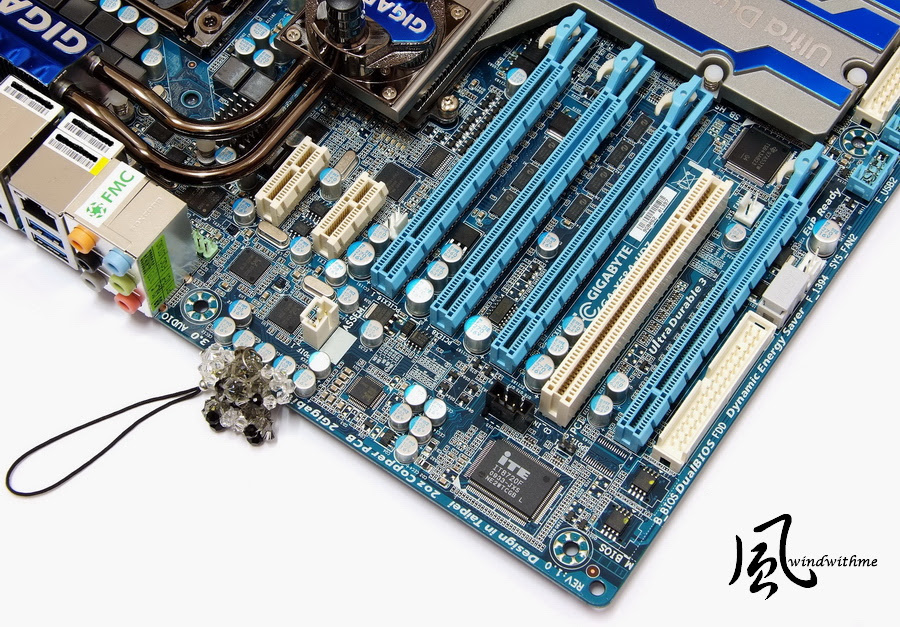

主機板左下方
4 X PCI-E 使用時頻寬為2 X16搭配2 X8,支援CrossFire與3WAY SLI技術
2 X PCI-E X1
1 X PCI
Realtek 8111D雙網路晶片,支援Teaming
Realtek ALC889,支援7.1聲道與High Definition Audio/Dolby Home Theater技術
Design in Taipei


主機板右下方
6 X 藍色SATAII,ICH10R提供,SATA2規格,支援 RAID 0, RAID 1,RAID 5及RAID 10
2 X 白色SATAIII,Marvell 9128晶片提供,SATA3規格,支援 RAID 0,RAID 1
2 X 白色SATAII,GIGABYTE SATA2晶片提供,SATA2規格,支援 RAID 0, RAID 1 and JBOD
1 X IDE,GIGABYTE SATA2晶片提供
Dual BIOS雙重保護,下方有內建Debug LED


主機板右上
6 X DIMM DDR3,支援800/1066/1333/2200,最高DDR3容量可以支援到24GB
青色大按鈕為Power功能,旁邊藍色小按鈕為Reset功能
DDR3使用2相供電,旁邊為24-PIN電源輸入


主機板左上
LGA 1366 CPU安裝處,CPU金屬蓋改用電鍍設計更添質感
X58A-UD7採用24相供電,看起來與自家的P55最高階設計相同,也是目前市場上極高檔的X58供電設計。


IO
4 X USB 2.0(黃色)
2 X USB 3.0(藍色)
2 X RJ-45網路孔
2 X eSATA/USB 2.0共用
1 X S/PDIF 光纖/同軸輸出
1 X 1394a
clr CMOS按鈕

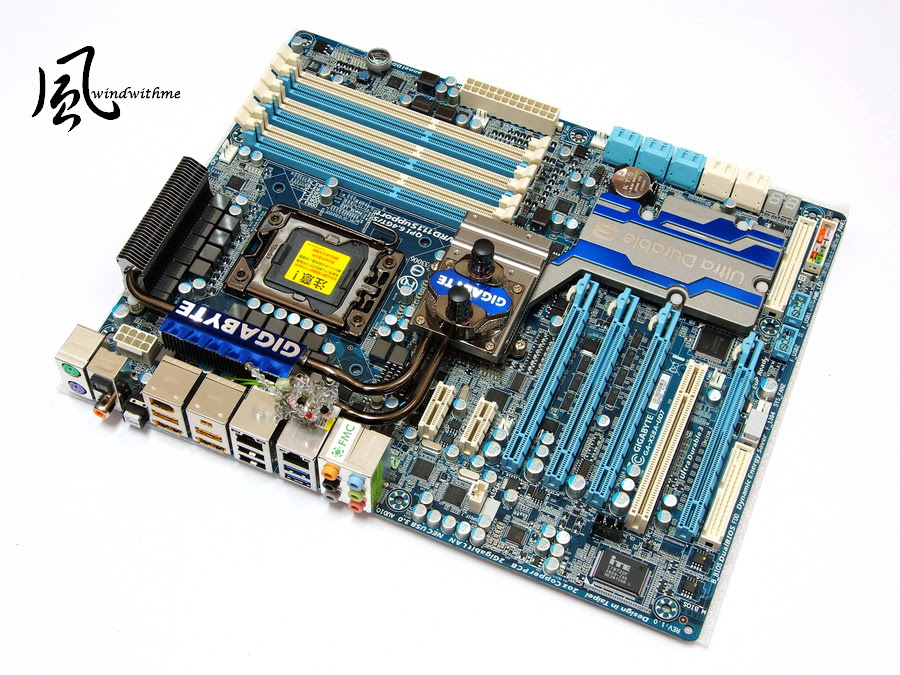

安裝上Hybird SILENT-PIPE全貌
此種擴充散熱方式,印象中在自家先前的X58-EXTREME也有設計


缺點是安裝後會少一個PCI-E X1可以使用


北橋散熱片旁邊的螺絲孔是用來安裝固定Hybird SILENT-PIPE


熱導管也同時是水冷頭的設計
方便水冷玩家可以直接安裝水管使用水冷配備,不需再花錢買額外的水冷頭。


USB 3.0的晶片採用NEC D720200F1
採用三倍力的設計,每個USB PORT都用獨立的晶片供電,提供3倍電流,以避免外接裝置供電不足導致無法讀取的狀況。
稍後將會實測USB 3.0效能


南橋散熱片下方有著Marvell SE9128 晶片,也就是SATA3規格來源
SATA3的孔位在主機板上方的SATA6與SATA7



開機畫面


主要調效選單,簡稱M.I.T.


DDR3參數設定,X58為三通道架構,所以選項有三組


電壓頁面
Load-Line Calibration StandardLevel1/Level2
CPU Vcore 0.50000~1.90000V
QPI/Vtt Voltage 1.120~2.000V
IOH Core 0.850~2.080V
CPU PLL 1.000~2.580V
DRAM Voltage 1.300~2.600V


CPU相關技術選項
C1E為省電降頻功能,在CPU使用率不高時,會自動降頻降壓來運作
Intel Turbo Boost與C1E相反,在全速時可以往上加時脈的功能,網路上已經很多介紹。
礙於篇幅,之前小弟的文章已經做過詳盡說明,在此也就不多說明Intel Turbo Boost


PC Health Status


X58A-UD7屬於GIGABYTE最高階產品的定位,在BIOS中電壓與選項範圍都非常豐富
以上是小弟使用175/2100穩定的設定值,若有體質不錯或是類似硬體組合的消費者可以參考以上的設定值。
希望對於超頻有需求的網友會有所幫助


測試平台
CPU: Gulftown 2.40GHz ES
MB: GIGABYTE GA-X58A-UD7
DRAM: CORSAIR DOMINATOR-GT CMG6GX3M3A2000C8
VGA: GIGABYTE GTX260 OC SLI 3WAY
HD: Seagate Barracuda XT 2TB
POWER: CORSAIR TX950W
Cooler: Tuniq Tower 120 Extreme
OS: Windows7 Ultimate 64bit


GIGABYTE將產品名稱加上A版的用意是支援SATA3與USB 3.0兩款新技術規格
首先來測試SATA3的區別,使用的HDD為Seagate最新推出的Barracuda XT
支援SATA3,當然也向下相容SATA2


在SATA2,頻寬3Gbps下測試
HD Tune Pro 3.50平均讀取110.0 MB/s
ATTO DISK Benchmark超過8k以上測試時就可以發揮到最高讀取142 MB/s,寫入139 MB/s
CrystalDiskMark測試得到讀取143.1 Mb/s,寫入137.6 MB/s


HD Tune Pro 3.50平均寫入104.5 MB/s


在SATA3,頻寬6Gbps下測試
HD Tune Pro 3.50平均讀取110.0 MB/s
ATTO DISK Benchmark超過8k以上測試時就可以發揮到最高讀取142 MB/s,寫入137 MB/s
CrystalDiskMark測試得到讀取143.1 Mb/s,寫入139.1 MB/s


HD Tune Pro 3.50平均寫入104.1 MB/s


以上測試可以看到SATA2與SATA3在一般HDD使用時,效能不會有多大的改變
畢竟SATA2是代表頻寬3Gbps,也就是頻寬300MB/s,SATA6是代表頻寬6Gbps,也就是頻寬600MB/s
這樣的技術規格主要在於最大頻寬的速度,對於使用多顆HDD組RAID5以上或是高速的SSD組RAID0的配備
使用SATA3確實可以讓最大頻寬更有效地發揮應有的效能

USB測試使用BUFFALO 1.0TB外接盒,目前極少數支持到USB 3.0的產品


裝在USB 2.0接孔上測試
HD Tune Pro 3.50平均讀取33.2 MB/s
ATTO DISK Benchmark超過64k以上測試時就可以發揮到最高讀取35 MB/s,寫入32 MB/s
CrystalDiskMark測試得到讀取35.25 Mb/s,寫入32.76 MB/s


裝在藍色的USB 3.0接孔
HD Tune Pro 3.50平均讀取120.4 MB/s
ATTO DISK Benchmark超過64k以上測試時就可以發揮到最高讀取154 MB/s,寫入159 MB/s
CrystalDiskMark測試得到讀取154.3 Mb/s,寫入156.2 MB/s


FDEBENCH測試得到讀取126 Mb/s,寫入136 MB/s


以往USB 2.0的最高頻寬都在30~35 MB/s左右的效能,對於USB裝置來說是很大的致命傷
FLASH雖然大多數是MLC版本,很難達到30 MB/s以上的效能
但是對於使用2.5/3.5吋USB外接盒的人來說,HDD效能至少都50 MB/s~100 Mb/s以上
USB 2.0的頻寬太過於限制產品原本該有的效能,這個情況相信未來在USB 3.0普及下可以大幅改善。


有關於DRAM的測試,為支援三通道技術的X58平台另一大優勢
使用國際大廠CORSAIR支援X58三通道的最新產品,DOMINATOR-GT CMG6GX3M3A2000C8
紅黑色澤的搭配,讓GT產品看起來更為吸引人




DDR3 2100 CL8 8-8-24 1T,BIOS設定1.600V
SP2004 3 X Blend模式,5.88GB滿載穩定


Sandra Memory Bandwidth - 30925 MB/s
EVEREST Memory Read - 21274 MB/s


DDR3超頻測試可以輕鬆達到2100 CL8穩定的水準,而且只需要1.600V
一方面是DOMINATOR-GT CMG6GX3M3A2000C8的體質優秀外
另一方面也是X58A-UD7平台架構超頻能力也有不錯的水準,如此才能相輔相成
在頻寬方面也拿到很高的分數,比起最近的P55平台雙通道效能,X58的三通道著實有更高的頻高表現。


此回測試搭配的CPU是Gulftown,6核心加上模擬HT技術共12核心
雖然是未來將上市的產品,不過從八九月開始,全球網站就有不少此CPU的測試流出
將CPU OC到4GHz,跑一些測試來瞭解未來新架構的效能

CPU 175 X 23 => 4025MHz
DDR3 2100 CL8 8-8-24 1T

Hyper 12 X PI 32M=> 14m 53.289s
CPUMARK 99=> 620


CINEBENCH R10
1 CPU=> 5662
x CPU=> 31983


PCMark Vantage
GTX260 SLI 2WAY=> 20313


GTX260 SLI 3WAY=> 27205


測試中發現有不少軟體都只支援到4~8核的CPU架構
在實體6核加HT模擬6核的CPU下,分數有些不增反減,看來未來在軟體支援度方面還有加強的空間。
另外像是SLI 3WAY也是相同的狀況,CrystalMark 2004R3測試結果分數也不增反減
目前來說,高階的規格在某些軟體支援度上可能不是那麼完善,不過Gulftown搭配SLI 3WAY在支援軟體上確實有很高的分數。


GIGABYTE GA-X58A-UD7
優點
1.X58A-UD7使用GIGABYTE目前最高階的用料與技術
2.支援3WAY SLI與CFX技術,NV系統可再加裝物理加速卡形成4張VGA的狀態
3.SATA3使用較高階的Marvell 9128晶片,USB 3.0使用日系NEC晶片
4.BIOS選項豐富,電壓範圍高,CPU/DDR3超頻能力出色
5.內建6個SATAII,USB/eSATA有2個,還有兩個藍色USB 3.0
6.Hybird SILENT-PIPE加強整體晶片組散熱,北橋也改造成水冷頭設計

缺點
1.Hybird SILENT-PIPE會擋到一個PCI-E X1
2.網路與音效晶片使用Realtek,可以改為更優質的晶片



效能比 ★★★★★★★★★★
用料比 ★★★★★★★★★★
規格比 ★★★★★★★★★☆
外觀比 ★★★★★★★★★☆
性價比 ★★★★★★★☆☆☆

GIGABYTE X58A-UD7確實為一年來的X58平台注入一股新血
除了加強用料規格外,也導入了最新的USB 3.0與SATA3技術
LGA 1156因為i7 CPU搭配P55價位與LGA 1366幾乎一樣價格,導致市場買氣沒有太佳
未來LGA 1156的i3 CPU推出,應該才可以拉低整個平台的價位,提升一些C/P值才對
所以目前的市場狀況來說,LGA 1366的平台依然是最高的產品定位。

SATA3對於一般使用1~2顆HDD的使用者來說,目前的幫助是不大
畢竟7200轉的HDD目前效能只落在100~120 MB/s左右的頻寬
但對於多顆HDD與SSD的使用者來說,SATA3的頻寬確實有不小的幫助

印象比較深刻的就是在USB 3.0部分,這方面的技術已經很多年沒有更新
30~35 MB/s的頻寬,讓許多使用USB外接式HDD的人覺得太過於緩慢
USB 3.0測試中也幾乎達到150 MB/s的水準,幾乎達到五倍效能之高,這技術在實用性會比較高。

GIGABYTE推出的GIGABYTE X58A-UD7在整體表現都有高水準
以往的GIGABYTE X58系列透過更新BIOS,未來也都可以支援Gulftown 6核心處理器。
可惜的是網路、音效再用好一點的晶片,才更有高階產品的用料
如果要組一款最頂級的電腦,那挑選LGA 1366平台是較佳的選擇
以頂級的MB來說,雖然X58價位偏高,但以同價位的X58產品來比較,UD7還是有不錯的C/P表現 :)

星期五, 3月 26, 2010

MLC架構之高效能SSD產品-CORSAIR Performance系列128GB PC/NB雙平台實測



新型態的資料儲存裝置相信許多人第一個想到的就是固態硬碟
一般簡稱它為SSD,英文全名為Solid-State Drive
SSD是近兩年來市場上熱門的產品,也是NoteBook在追求更快效能上的新突破
許多SSD品牌都主打著更輕、更省電、更高效能與更安全的資料保護為產品特點
不過SSD產品相較於傳統HDD較不利的地方是價位高且只有較小的容量。

還記得在2009上半年度之前,SSD還蠻迅速在效能與容量兩個方面做提升
但在那之後的價位就沒有太大的變動,主流的64GB SSD版本大約在200美金上下
而常見的MLC效能也落在讀取200~220 MB/s與150~180 MB/s的狀況
最近在網路上看到某些SSD控制晶片非使用SAMSUNG的規格,還可以將MLC效能再往上提升一些的空間。

美國Memory大廠-CORSAIR近兩年也積極地在SSD領域上推出更多的產品線
目前可以查到的CORSAIR SSD產品規格就高達六款,容量範圍分佈在32~512GB
共有Performance/Force/Reactor/Nova/Extreme/Legacy系列供消費者做選擇
此回入手的是CMFSSD-128GBG2D,屬於Performance系列中128GB的版本,原廠提供兩年保固。

CORSAIR P128 SSD的包裝外觀


產品尺寸為2.5吋,代號為P128,兩年保固,官方規格為220/180 MB/s
內建128MB的DRAM,做為緩衝快取使用
P128與P64不同的地方在於,64GB版本的規格為220/120 MB/s,容量較小的寫入速度也較慢。


金屬材質的外殼,髮絲紋路外觀,視覺感與機體質感都佳
官方資料中重量只有80g,比起一般2.5吋HDD輕上一點


背面有SAMSUNG原廠保固貼紙


SATA接孔,支援SATAII規格,適用於PC或NB平台


使用電子磅秤測量重量
CORSAIR CMFSSD-128GBG2D為73g


TOSHIBA 120GB 5400轉為112g


大多數的2.5吋HDD重量落在100~115克,也就是傳統HDD重量較P128 SSD重約51~57%左右
雖然有些人可能會覺得只輕27~39克而已,但對於一般1.5kg以下NoteBook的使用者來說,還是會感覺到重量有些微不同。
至少小弟經常慣用的NoteBook重量都在1.0~1.4kg左右,更換上SSD,背起來後會覺得NoteBook較輕一點

桌上型PC測試平台使用GIGABYTE P55A-UD7
先前使用過X58搭配ICH10R做測試,此回改以Intel最新的單晶片P55來測試傳輸效能


P55A-UD7支援3Way-SLI.USB 3.0與最新的SATA3.0



測試平台
CPU: Intel Core i7-870
MB: GIGABYTE P55A-UD7
DRAM: CORSAIR DOMINATOR-GT CMG6GX3M3A2000C8
VGA: MSI N9600GT Diamond
HD: CORSAIR CMFSSD-128GBG2D
POWER: be quiet E7 Cable Management 480W
Cooler: Tuniq Tower 120 Extreme
OS: Windows7 Ultimate 64bit


系統效能環境


HD Tune Pro 4.01 Benchmark
Average 199.6 MB/s
Access Time 0.1ms


EVEREST Linear Read平均235.9 MB/s,最高達到247.9 MB/s
HD Tune Pro 4.01 AAM 0.1ms


ATTO DISK Benchmark超過128k以上測試時就可以發揮到最高讀取233 MB/s,寫入181 MB/s
EVEREST Read Test Suite Randon Read 248.1 MB/s
CrystalDiskMark讀取236.7 Mb/s,寫入180.1 MB/s
FDEBENCH測試得到讀取222 Mb/s,寫入181 MB/s


P128內部使用8 channel的設計,寫入效能可以達到180 MB/s左右的水準
讀取效能在大多數的測試軟體都可以達到220 MB/s左右,P128讀寫的效能照官方標準並沒有明顯落差。
搜尋時間只有0.1ms更是SSD特有的高效能表現之一,讓系統在檔案搜尋速度能有效地提升

PC平台上使用P128做RAID 0測試


HD Tune Pro 4.01 Benchmark
Average 414.7 MB/s
Access Time 0.1ms


EVEREST Linear Read平均451.9 MB/s,最高達到498.5 MB/s
HD Tune Pro 4.01 AAM 0.1ms


ATTO DISK Benchmark超過128k以上測試時就可以發揮到最高讀取422.2 Mb/s,寫入384.3 MB/s
EVEREST Read Test Suite Randon Read 426.0 MB/s
CrystalDiskMark讀取429.3 Mb/s,寫入369.0 MB/s
FDEBENCH測試得到讀取396.8 Mb/s,寫入363.1 MB/s


使用MB內建的晶片組,在某些狀況無法達到RIAD 0會有兩倍的理論值效能
但以P55單晶片的表現來說,南橋效能已屬於相當優秀,許多測試中都幾乎有X2的效能出現。
P55比起X58的南橋IC10R幾乎有同等的RAID傳輸效能
不過值得注意的是P55需要使用者先在BIOS做些小微調才有此高效能表現。


NoteBook方面的測試
使用DELL商務版Latitude E系列,南橋為ICH9M




HD Tune Pro 4.01 Benchmark
Average 170.1 MB/s
Access Time 0.2ms


HD Tune Pro 4.01 Random Access 1MB 201.404 MB/s
AAM 0.1ms


EVEREST Linear Read平均213.3 MB/s,最高達到224.7 MB/s
FDEBENCH測試得到讀取214.9 Mb/s,寫入177.1 MB/s


ATTO DISK Benchmark超過128k以上測試時就可以發揮到最高讀取231.9 Mb/s,寫入185.9 MB/s
CrystalDiskMark讀取220.0 Mb/s,寫入178.6 MB/s


NoteBook的傳輸效能雖然沒有PC上快,但兩者間落差的數據也在極微小的差異間
大多數測試軟體都可以達到讀取210~220 MB/s左右的效能,寫入方面也有177~178 MB/s
比較起現今大多數的2.5吋HDD,5400/7200轉大約落在60~90 MB/s的傳輸率來看
SSD讓NoteBook的傳輸效能上能有大幅度地提升,也讓系統下執行效能可以有效縮短等待時間。


關於電力方面,小弟先前使用Battery Eater Pro V2.70測試待機時間時
SSD大約多出15分鐘左右的電力,但事後想想這種測試軟體主要測試在CPU與3D全速的狀況
也許對於HDD/SSD的電力比較並不明顯,事後據友人指出他更換SSD後,在一般使用下會增加近30分鐘以上的待機電力。
個人認為在電力這方面,SSD是有其效果存在,並且也不失為是一個吸引NoteBook族群的賣點



對於SSD有興趣的消費者,應該大多是使用NoteBook的族群
因為雖然SSD價格較高,但以它的高效能、較低耗電力、不怕震動還是相當有吸引力
身邊也有許多朋友對於自己的NoteBook一直都有想要升級SSD的渴望

對於PC平台上,因為3.5吋HDD的高容量,加上效能也比2.5吋HDD高上一些
PC平台也沒有常移動會導致HDD損壞的隱憂,所以SSD的吸引力相對於PC平台的使用者就會較低一些。
但是也不乏有高效能需求的使用,購買SSD做RAID裝置來大幅拉高自己PC系統的速度

CPRSAIR P128 SSD擁有高速的資料傳輸能力,本身使用純正的SAMSUNG晶片
目前CORSAIR也有推出更高階Force系列的SSD產品,讀寫效能更高達295/285 MB/s
看起來Force系列應該是市場上最快速的MLC SSD產品,但價位也是會比P128還要高上不少
還是期待未來整體市場的SSD價位可以有新一波的變動,讓SSD的價位可以讓消費者更容易親近
這款高效能的SSD儲存裝置,如果日後可以大量普及的話,應該會造福更多的PC/NB消費者 :)
