星期五, 1月 29, 2010

DFI LANPARTY MI P55-T36打造Intel ITX平台頂級效能之裝機實測



這幾年來,在小弟的印象中好像鮮少有ITX規格的產品會出現在一般的消費市場上
唯一較多ITX產品資訊的來源,大概都是ACP工業市場或是其他特殊用途的使用狀況
不過這種只有ATX/Micro-ATX的市場狀況,近兩年來開始有不少的變動
越來越多的消費者開始對小型主機有興趣,由Micro-ATX產品越來越火熱也是可以看出一個端倪。

許多消費者希望PC主機的體積可以越來越小,避免空間的浪費,又加上近年來環保與節能意識抬頭
最近在市場上可以看到較多的ITX平台或是MB的推出,不過都還是搭配較為低階的晶片組產品
像是Atom或是ION等等,用搭配好的CPU+MB或是整台的ITX PC主機在販售居多
使用者如果希望有較高擴充性或是高等級晶片的ITX MB,來搭配高效能的CPU,還真的很難去尋找。

DFI是一家以ACP工業產品為主力的品牌,但它同時在消費型MB上也常看到高階產品上市競爭
在兩年前DFI開始推出第一波的Micro-ATX P45產品,打破以往Micro-ATX只有入門或低階的印象。
讓Micro-ATX搖身一變可以支援到一般市場上最新規格的LGA 775 CPU
DFI這個新產品路線實為PC業界的一項突破
往後三大MB廠也陸續跟進DFI的小尺寸MB產品的概念,分別推出中高階的Micro-ATX P45
近期的Micro-ATX X58/P55 MB,在市場上也變成有很多品牌可以選擇

DFI在引導出Micro-ATX高效能的潮流後,也開始推出更小尺寸的高效能MB產品
也就是MINI-ITX規格的P55產品,全名為DFI LANPARTY MI P55-T36
掛上LANPARTY系列名稱,想必DFI也讓MINI-ITX MB擁有不錯的超頻能力

首先看到產品的外包裝,使用簡約的藍色系


內附的配件
產品說明書、Creative X-FI軟體、CPU保護蓋、MB驅動光碟、IO檔板與線材


DFI LANPARTY MI P55-T36本體


MB尺寸大小只有17 X 17cm


1 X PCI-E X16
P55沒有內建GPU,所以使用者必須要另外加裝VGA
不過這樣也有好處,反觀最新上市的32 nm Clarkdale CPU搭配H55有內建GPU的功能。
但另一方面也使Memory Controller內建的高效能頻寬會因此消失


2 X DIMM DDR3,支援1066/1333/1600(OC),最高DDR3容量可以支援到8GB
i5 750最高使用到133/1333的比例,若換成i7 860以上的CPU,最高可以設定到133/1600。
3 X 黑色SATAII,支援 RAID 0,RAID 1,RAID 0+1及RAID 5(P55提供)
內建除錯燈號,讓使用者更容易Debug系統狀況


主機板左上
LGA 1156 CPU安裝處
MI P55在CPU方面使用4相數位供電、VTT與GPU各為1相供電


近拍Mosfet的設計與IC用料


MI P55安裝完Intel Core i5-750與CORSAIR DDR3 2000 2GBX2
IO
5 X USB 2.0
1 X eSATA/USB 2.0共用
1 X S/PDIF 光纖/同軸輸出
1 X RJ-45網路孔
1 X Clear CMOS按鈕


MI P55背面,可以看到LANPARTY的字樣


Realtek ALC885音效晶片,支援7.1聲道與High Definition Audio技術
另外也有Creative X-FI的軟體技術授權


消費者比較難選擇的地方,應該就是Case的搭配部份
ITX的Case大都會隨機附上PSU,應該就不用另外再尋找PSU
不過由於這是P55的平台,最好選擇150~200W以上的PSU搭配會比較穩定
此回使用的是SEED ITX Case產品,市價約是台幣1400元左右,屬於較為平價的選擇。


SEED這款產品名稱為SQUARE 方形,面板的外觀有點類似變形金剛
上方為3.5吋DVD-ROM進退片處與按鈕,下方為Power電源按鈕、前置耳機/Mic與2個USB 2.0


ITX Case內部構造,後方有附一個8 X 8cm的系統風扇加強散熱性

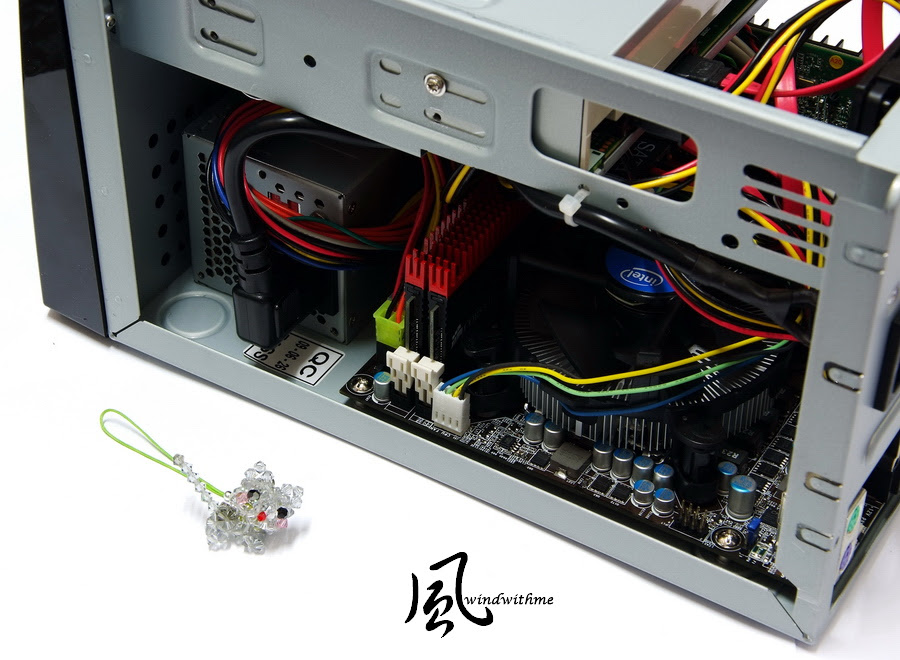

把整個平台都安裝完畢的面貌
小弟也很久沒有裝PC了...習慣都是裸測為主


此Case在VGA方面,可以加裝的長度大約是入門卡等級,高度限制就沒有那麼大


照片中看起來疑似沒有安裝IO檔板
是的,沒有錯!小弟裝完DVD燒錄機才發現遺漏安裝此處...請網友自行發揮強大的想像力



BIOS畫面
超頻或效能調整的主頁面


CPU相關技術選項


電壓頁面
O.C. Shut Down Free DFI特有的功能,在沒有大範圍超頻時都可以不用斷電重開機。
CPU Voltage 1.0000~1.2500V
Power Saving Standard為關掉Vdroop,Advance為一般預設會掉電壓的狀況
Super VID ON是EIST/C1E啟動時可以將電壓鎖住,不會跟著時脈一起跳動
CPU VTT Voltage +0.05~+0.697V
DRAM Voltage 1.20~2.60V


CPU/DRAMCOMP選項打開的話,依體質可以讓極限外頻再拉高1~5Mhz左右的穩定度


DDR3細部參數設定頁面


ITX MB的BIOS項目,應該都與Notebook差不多
沒有太多的選項,只有少數的基本項目可以選擇而已
DFI結合自家LANPARTY血統,讓BIOS選項與DK P55 ATX的版本一樣豐富
因為是ITX規格的關係,DFI把CPU電壓限在1.25V,外頻也只到170MHz
此舉是預防使用者超頻調整過度,有可能會造成熱量與耗電量大幅提高的現象。


測試平台
CPU: Intel Core i5-750 ES
MB: -DFI LANPARTY MI P55-T36
DRAM: CORSAIR DOMINATOR-GT CMG6GX3M3A2000C8
VGA: Nvidia Geforce 6200
HD: Seagate 7200.10 320GB
POWER: SEED ITX 150W
Cooler: Intel Cooler
OS: Windows7 Ultimate 64bit


DFI的OS應用軟體
上方EZ-Flash主要是更新BIOS使用
下方為EZ-Tuner,DFI把多款軟體功能整合在一起
Dynamic PWM頁面可以動態偵測目前CPU 輸出/輸入電壓、電流、瓦特
也可以看到每一相Mosfet目前的電流與工作溫度


EZ-Tuner還有另外三個功能
Clock Generator簡易的調整CPU與PCI-E的運作時脈
Smart Guardian就是DFI長期以來慣用的系統偵測工具
Profile Setting提供使用者可以存取三種設定值


預設效能
CPU 132.7 X 20 => 2654MHz
DRAM DDR3 1329.4 CL7 7-7-21 1T
TurboBoost技術開啟,依CPU使用率來計較倍頻
如果使用率為1~2核CPU,倍頻最高為X24 => 3184.8MHz
使用率為3~4核CPU,倍頻最高為X21 => 2786.7MHz

Hyper 4 X PI 32M=> 14m 07.766s
CPUMARK 99=> 488


Nuclearus Multi Core => 17398
Fritz Chess Benchmark => 17.05/8184


CrystalMark 2004R3 => 158257


CINEBENCH R10
1 CPU=> 4380
x CPU=> 14049


PCMark Vantage => 6096


MI ITX預設值的高效能,在現今其它ITX平台幾乎不可能達到
Core i5-750擁有4 Cores,將ITX的效能推向新的領域
以前小弟有測試過DTX規格的產品,需要使用Notebook的CPU與DRAM
一般的ITX/DTX架構要組成4 Cores的平台,所需要花費的金錢應該是MI P55的5倍以上...


超頻效能
CPU 170 X 19 => 3230.2MHz
DRAM DDR3 1700 CL7 7-7-21 1T
TurboBoost.C1E功能關閉

Hyper 4 X PI 32M=> 11m 58.719s
CPUMARK 99=> 499


Nuclearus Multi Core => 19902
Fritz Chess Benchmark => 19.81/9510


CrystalMark 2004R3 => 188265


CINEBENCH R10
1 CPU=> 4559
x CPU=> 16392


PCMark Vantage => 6968


CPU時脈從2654MHz拉到3189MHz,CPU效能大約有10~15%左右的增進
關於CPUMARK只有488變成499分的問題,主要是因為預設效能的測試
只會使用單核CPU,而時脈約3200MHz,所以CPUMARK分數差別不大
因為使用Intel原廠Cooler,所以也不能把時脈拉到太高
否則全速運作下,很容易讓CPU溫度飆高到90度以上。


DRAM效能測試
DRAM DDR3 1328.4 CL7 7-7-21 1T
Sandra Memory Bandwidth - 15552 MB/s
EVEREST Memory Read - 16598 MB/s


DRAM DDR3 1700 CL7 7-7-21 1T
Sandra Memory Bandwidth - 21325 MB/s
EVEREST Memory Read - 16404 MB/s


Intel最新Core i5/i7架構使用Memory Controller內建的設計
讓DDR3頻寬比其他945~G45的ITX平台還高上許多倍
MI P55也不用像大多數ITX平台需要搭配SO-DIMM的DRAM
SO-DIMM產品較為高價而且時脈也比較低一些。


耗電量的測試
預設狀態
CPUZ顯示3184.8MHz,屬於單核使用的狀況
待機時 - 50W


CPUZ顯示2786.7MHz,4核實體滿載使用的狀況
全速時 - 134W


預設狀態,CPU電壓降低到1.0875V
CPUZ顯示3184.8MHz,屬於單核使用的狀況
待機時 - 50W


CPUZ顯示2786.7MHz,4核實體滿載使用的狀況
全速時 - 115W


CPU電壓設定在1.0875V,其實在待機時耗電量不會有多大的差別
因為CPU電壓在Auto時,會依CPU使用率是在0.9~1.25V左右跳動
不過在全速時就可以看出1.25V與1.0875V耗電量相差約19W

超頻狀態
CPUZ顯示3230.2MHz,屬於單核使用的狀況
待機時 - 80W


CPUZ顯示3230.2MHz,4核實體滿載使用的狀況
全速時 - 142W


這個平台在超頻後的耗電量有明顯拉高,尤其在全速運作的狀況,耗電量會達到高峰值
小弟也試過OC到3.3~3.4GHz左右的時脈,耗電量達到170~185W,雖然這顆150W的PSU還撐得住
但還是因為溫度已經達到90度以上,所以沒有使用更高階的Cooler,不建議把ITX平台超頻到太高的時脈。


DFI LANPARTY MI P55-T36
優點
1.外包裝配色圖案,讓產品看起來質感不錯
2.ITX MB難得見到的BIOS選項,電壓範圍大、外頻與可以調整的選項也非常豐富
3.雖然BIOS有鎖住高外頻,但如果以ITX架構來說,超頻能力還是很好
4.CPU供電使用較佳的數位供電設計
5.使用P55晶片組可以大幅拉高ITX平台效能

缺點
1.DFI的市場通路較少,消費者比較不容易購買到DFI的產品
2.能搭配的ITX Case/PSU組合較少



效能比 ★★★★★★★★★★
用料比 ★★★★★★★★★☆
規格比 ★★★★★★★★★☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★★☆

小弟也同時比較過目前市場上的ITX平台產品
看到的大多數都是Atom平台或是要加裝Notebook CPU/DRAM的設計
這樣除了效能不夠好之外,另一個就是消費者需要多花費用來組成ITX平台
也就是消費者最在意的產品價位問題
DFI LANPARTY MI P55-T36市價約台幣4500元,也就是約美金141元
比起市面上其他使用945/965/AMD/VAI的ITX MB的產品,MIP55價位差不多
甚至MI P55還比有些產品更便宜的狀況,所以C/P值方面拿到較高的評價
讓想要購入ITX PC,將其使用在車上或是客廳做影音系統的消費者來說
MI P55不失為一個ITX平台中擁有高效能且也相當超值的好選擇

DFI將自家消費MB的超頻技術再結合ACP工業部門的設計,創造出來LANPARTY最新的MI產品線
確實在一般的消費市場又投入一顆震撼彈,讓大多數的消費者有能力購買比Micro-ATX更小的主機
而且又具備有LANPARTY豐富的BIOS與優良的超頻血統,MI P55擺脫ITX只能在預設值下穩定使用的傳統印象。

最後讓人驚訝的是DFI LANPARTY MI P55-T36市場售價
以往入門的ITX MB,就算是晶片組很老舊,也都訂在蠻高的價位
新一點的G45晶片做成的ITX MB版本,APC版本售價也經常是400~600美金左右
MI P55的平民價格,高水準的用料與設計,著實也造福許多熱愛小主機、也追求高效能的愛好者
看到DFI在P55晶片組方面,目前只有ATX與MINI-ITX兩種,缺乏Micro-ATX規格不免覺得有些可惜。
未來如果DFI能再推出H55的版本,相信會讓DFI本身的MI產品線會更齊全,也提供消費者有更多小尺寸MB的好選擇:)

Intel最新Pinetrail平台Netbook-msi Wind U135紀念款入手實測





msi自從在2008年推出第一款10吋的Netbook之後,就獲得消費市場的好評

這兩年msi在Notebook市場上也推出很多新產品,讓msi自家品牌形象也慢慢地往上提升不少。

msi的第一款Netbook在當時只有7~8.9吋Netbook競爭的時期

對大多數消費者來說,msi的第一款Netbook U100跟在當時只有7~8.9吋Netbook的競爭時期比較

10吋的螢幕尺寸是更大的,重量與其他品牌8.9吋差不多



後來msi也在Netbook領域上陸續推出改版的Netbook產品,有的加強電池續航能力、有的則強調3.5G支援能力

市場上消費者的接受度都還不錯,連身邊幾位朋友最近在選購Netbook產品時,也開始提及msi這個品牌。

看來經過這一年多的時間,讓msi的Notebook/Netbook在市場上的能見度也越來越高

msi的Netbook/Notebook產品出現提供消費者多一個品牌的選擇,未嘗不是一件好事



msi此回為自家的10吋長青樹U100推出百萬台紀念機種,搭配Intel最新Pinetrail平台

顏色方面有藍色與紅色兩種供選擇,以下將讓我們瞭解msi Wind U135加強哪些部份

首先我們看到產品的外包裝,左下方圖案強調鍵盤、外型、電力與觸控板幾個重點。

包裝後方是前代U100的兩種顏色,全黑與全白色系的U100

前方兩台Netbook就是紀念款U135的兩種色系





內附配件

產品保證書、驅動程式光碟與相關產品說明書。





msi Wind U135本體,此回入手的為紅色版本





原廠標榜為彩膜漾印塗裝,看起來為條紋設計





U135外觀比起前代的U100,多了些許時尚感





底部設計,看起來與U100設定相同

沒有提供RAM或是HDD的快拆設計,使用者如果要升級的話需要把整個底殼拆掉





搭配的電池為6Cell電池,電量4400mAh 49Wh

以先前U100的例子來看,應該會有4400與5200mAh兩個版本





變壓器使用目前市面最小的尺寸

品牌為LITEON,也是常見的知名品牌

充電時用手觸摸AC變壓器感覺發出微溫,這方面控制得還不錯





鍵盤下方處,右方提供八種狀態燈號

某些功能開啟需配合Fn+其他功能鍵

左方的貼紙為機種使用的硬體資料





加寬20%面積的觸控板,使用起來會比較舒適

而且觸控板看起來較為閃亮,觸感也還不錯





俗稱的巧克力鍵盤,這也是U135與U100最大不同點之一





開機按鈕在鍵盤右上方,開機後燈號為水藍色

螢幕與機身的轉軸也在附近





10吋16:9鏡面LED,解析度1024 X 600

上方中央是1.3M視訊鏡頭,左方是mic收音功能





機身左方IO

鑰匙孔/電源輸入/較大範圍的散熱出風孔/USB 2.0 X2





機體右方

USB 2.0X1/SD插槽/音效輸出輸入孔/D-SUB螢幕輸出/網路孔





近拍鍵盤,感覺與傳統鍵盤不太一樣

打起字來的感覺不會偏軟,但也不會太硬





U135使用6Cell的重量為1275g

官方資料為1.3Kg,重量這方面沒有灌水,是個好現象





拆開U135底部外殼,一覽內部構造

網路上討論區有提到,若要加裝DDR2或是其他硬體升級,可以送至msi服務中心

不建議使用者自行拆開,此舉恐會破壞原廠保固貼紙,因而失去原廠保固





U135提供一個DDR2 DIMM可以擴充DRAM的容量

內建hynix DDR2 667 1GB,直接焊在IC上面,NM10的晶片組最高可支援到DDR2 2GB

也看到U135機體的散熱風扇,比其他Netbook較大

實際運作感覺風量蠻大的,但安靜沒有明顯噪音,這也是U135優點之一





HDD使用FUJITSU 250GB,效能方面稍後會做測試





U135外觀配色看起來很搶眼





效能方面的測試

MSI Wind12 U135使用Intel最新的Pinetrail平台

CPU為Atom N450時脈為166 X 10 = 1.66GHz,L2 512K,單核心支援HT技術

晶片組代號為NM10,相比於先前的945GSE,主要把整個平台設計為三晶片減少為兩晶片設計。



U135的OS是Windows7 Starter

裝置管理員中的硬體資訊





原廠預設的桌面軟體





改裝Windows7 Ultimate 32bit

Windows7效能測試





CPU效能測試

Super PI 1M => 1m 50.714s

CPUMARK99 => 115





Nuclearus Multi Core => 1704

Fritz Chess Benchmark => 1.65/791





CrystalMark 2004R3 => 27926





CINEBENCH R10

1 CPU => 559

x CPU => 861

OpenGL => 291





N450的CPU效能與先前N280幾乎差不多,總時脈都相同為1.66GHz

對於CPU效能方面沒有多大的增進,個人覺得也是預料中的事情

OpenGL的分數相比於945GSE效能差不多,在運作3DMARK2003分數與945GSE也一樣為700分左右。





HDD測試

FUJITSU MJA2250BH G2 5400轉 250GB









FUJITSU新款的250GB效能表現很好,雖然只是5400轉的版本

但最高極速有84~89 MB/s的實力,已經直逼上一代的7200轉2.5吋HDD的效能

看起來2.5 HDD產品的世代演進越來越快,效能也越來越高



CPU溫度表現

待機時

Core Temp - 25度

CPUID Hardware Monitor - 31度





全速時

Core Temp - 35度

CPUID Hardware Monitor - 50度





用手摸散熱出風口的溫度,感覺上溫度比較接近Core Temp,但實際上應該會再高個幾度

CPUID Hardware Monitor的測溫有些偏高,全速時的風量還只是微溫而已

msi在系統散熱與靜音設計上表現很優,使用過前代U100時就能感受到的一項msi優點





耗電量測試

此時拆下電池,只接上AC變壓器

待機 - 9W





全速 - 13W





耗電量方面與先前的945GSC平台相比,應該有低個5~7W左右

這方面也是Intel新平台的優勢,搭配新的NM10晶片組讓Netbook更有效地降低耗電量。



內建的GMA 3150不支援硬解1080P,這點也相當可惜

測試播放影片時的CPU使用率

720P使用率大部份落在50~70%,偶爾會在80~90%





1080P使用率大部份落在70~85%,偶爾會在90~99%





在播放1080P影片時,發現CPU使用率不低,也會有偶爾LAG中斷的狀況

試著把工作管理員關閉,再把不需要的應用程式也關閉,就可以勉強順暢播放1080P影片。

這樣大約每秒鐘都有24頁以上,不再會碰到較為明顯的LAG情況





電池續航力

6Cell電池,Battery Eater Pro V2.70(關閉無線網路、開啟藍芽裝置、LCD亮度50%)

全速運作 - 4:03:03





待機時 - 6:15:32





Battery Eater Pro測試中以CPU全速搭配3D效能來運作,電力使用時間應該是最短的狀態

如果在播放影片觀看的使用模式,U135可以播放4小時50分鐘左右,待機能力還算中上

依個人經驗使用過幾款Netbook的6Cell電池在正常使用下,差不多都在5~7小時左右。





msi Wind U135總結

優點

1. 比起以往的msi Netbook版本,U135產品外觀改版較為漂亮

2. 鍵盤手感較佳,巧克力鍵盤也是目前NB界的潮流

3. AC變壓器在充電時,沒有市面上其他機種的高溫現象產生

4. HDD效能優秀,可以減短在開關機或開啟應用軟體的時間

5. 散熱系統佳,全速與待機都沒有明顯的噪音,機體的溫度控制優秀

6. 6Cell電池沒有超過1.3Kg,官方資料也沒有將重量數據使用無條件捨去法

7. NM10晶片組比起五軮945GSE較為省電

8. 網路視訊的畫質細膩,使用較好的WebCam料件



缺點

1. Intel Pinetrail平台在CPU與3D效能方面沒有增進

2. Intel Pinetrail平台剛推出的價位比以往Atom平台高上20~30%

3. U135紀念版沒有延續先前U100霧面螢幕的設計

4. 亮面塗裝雖然亮眼,但也容易留下指紋

5. 喇叭音質還有加強的空間







效能比 ★★★★★★★★☆☆

用料比 ★★★★★★★★☆☆

規格比 ★★★★★★★★☆☆

外觀比 ★★★★★★★★★☆

性價比 ★★★★★★★☆☆☆



喇叭聲音的表現方面

中音表現清楚,但還嫌不夠飽滿

高音音域可以拉得很高,但過於尖銳

低音表現不夠清楚與低沉,是最為薄弱的一環

雖然Netbook的產品在音質表現方面,多數使用者不會有太高的要求

但如果可以換更好的喇叭單體,應該會更吸引消費者。



視訊的色澤跟亮度都適中,整體看起來色澤相當不錯

在設定為1.3M的畫面下,解析度相當高,畫質也很細膩,U135此處值得讚賞







msi Wind U100在當年是C/P值相當高的Netbook產品

目前市價約台幣10000~11000元,算是市場飽和加上各廠價位競爭後的高C/P值產品

在這經過一年多的紀念版,改用Intel最新的架構,但是很可惜在Atom效能上並沒有太大的長進

也間接讓msi推出的U135相形失色一些,加上U135市場售價約台幣13900元

推算應該是新款晶片組售價較高,後續其他品牌推出的Pinetrail應該也很難看到較平價的價位



在Intel Pinetrail平台,我們目前只能看到的優點是較低的耗電量,其他方面比起以往的Diamondville幾乎可說相同。

不清楚為何Intel在2010年推出這個號稱新平台,卻又推出舊瓶裝新酒的架構,疑似想重新拉抬自家Atom產品售價?!

個人認為對於消費者來說,目前市面上琳瑯滿目的Diamondville架構的Netbook產品,會是更超值的選擇



回歸到msi這個方面,感覺上NB產品越來越有大廠的樣子,對於產品的推陳出新都很快

像是先前10吋的Netbook、CULV產品,到近期的Core i7與Pinetrail平台,msi都很快的推出相關的NB產品。

雖然這次的U135礙於Intel新晶片組的高價位,但也看出msi在這塊市場上的努力

如果可以繼續使用霧面LCD,或再把機身厚度設計更薄的話

未來等到Intel晶片降價後,msi Wind U135也將是一個C/P值不錯的Netbook產品



小弟同樣使用Spyder2校色器,分享校色檔案給有U135的使用者





windwithme - msi Wind U135校色檔
