今年的9/8就是Intel發表新中階平台LGA 1156腳位的日子
自從去年底LGA 1366腳位的高階Core i7新架構上市後，消費者也一直在期待高階以下的新平台面世。
LGA 1156在MB晶片使用P55單晶片設計，這也是Intel先前蠻少見的設計
CPU方面以Core i7為架構，目前先推出有HT的Core i7 8XX系列與沒有HT的Core i5 7XX系列
基本上LGA 1156的Core i7 8XX與LGA 1336的Core i7 9XX系列是相同的技術與規格，差別只在時脈的高低而已。
P55也是目前各家MB廠的主力產品，在網路上或其他地方也可以看到許多相關的產品資訊
未來半年內，應該會與X58模式一樣，各家MB廠都會推出很多版本的P55供消費者來選擇
以初期市場上的價位來看，P55入門約台幣5000元，中階約5000~7000元，高階約7000~9000元來分類。
此回的主角是BIOSTAR TPOWER I55，這個品牌對於台灣的消費者來說會比較陌生
還記得去年BIOSTAR的P45產品，因為超頻能力高，在當時網路上相當轟動
不過後來在X58沉寂了一段時間，不知道這次BIOSTAR的P55表現會如何？
首先看到產品外包裝，以金色為主要配色
第一眼看到的感覺是非常地金色...有點要跳電音三太子的FU？！
內附的配件
說明書、驅動軟體CD、SATA與電源線材、IO檔板、SLI/CF橋接器
BIOSTAR在線材份量都較多，感覺上很夠使用，但個人不理解的是為何附那麼多條4PIN轉SATA電源線。
BIOSTAR TPOWER I55本體
搭配的CPU為Intel Core i5 750，時脈為2.66GHz，沒有支援HT技術
也是目前LGA 1156最入門的CPU，價位約台幣6600元，美金200元
主機板左下
2 X PCIE X16(支援ATI CrossFireX與Nvidia SLI技術，頻寬為X8+X8)
1 X PCI-E X4
2 X PCI-E X1
2 X PCI
雙網路Inetl 82578/Realtek RTL8111DL，支援2Gb LAN Teaming
音效晶片為ALC888S，支援HD音效，最高可達7.1聲道
主機板右下
6 X SATAII(P55提供，支援RAID 0， RAID 1， RAID 0+1 and RAID 5)
Power/Reset按鈕與除錯燈號，1394a使用LSI晶片
主機板右上
4 X DIMM DDR3，支援800/1066/1333/1600/2000+
其中1600是要使用Core i7才會有的選項，2000+是需要在超頻狀況下才可達成
1 X IDE
24PIN 電源輸入，DDR3使用2phase供電
供電方面使用8 phase CPU Power，4 phase CPU NB
IO
8 X USB 2.0
2 X eSATA
2 X Gigabit LAN(支援Teaming功能)
1 X 1394a
北橋位置沒有任何晶片，此處的散熱片主要是提升整個熱導管散熱面積
南橋位置就是P55晶片，使用面積較大的散熱片
CPU供電採用Direct phase設計，成本與品質都較一般材料高
LGA 1336/LGA 1156都必須先安裝第二組DIMM才可以開機使用
將記憶體控制器內建在CPU中的設計，對於DIMM的定位也不同以往
開機畫面，強調SLI支援性
超頻調效主頁面
DDR3參數設定頁面
電壓頁面
CPU Vcore +0.00625~0.78750V
CPU VTT Voltage 1.100~2.030V
CPU PLL Voltage 1.800~2.730V
DRAM Voltage 1.600~2.530V
PCH Voltage 1.100~2.030V
CPU Load Line關閉可以降低CPU掉壓的狀況
Intel PPM設定頁面
此功能可以在BIOS下直接看到DRAM的SPD資料
DDR3除頻選項，如果CPU為133MHz不超頻狀況下
i5會有800/1066/1333三個選項，i7會有800/1066/1333/1600四個選項
CPU資訊與其他相關技術功能
Hardware Health
LGA 1156拉高CPU外頻來達到超頻的目的，最主要是要調整VTT Voltage的選項
因為記憶體控制器內建在CPU，所以這方面會依CPU體質而有電壓高低的落差
以上是小弟使用的設定值，CPU/DDR3為210/2100穩定的BIOS參數
因為CPU、DDR3體質、環境或散熱狀況不同，所產生的時脈或電壓則需要再做上下幅度的調整。
但至少這是小弟花了幾天調出來的設定，希望對於超頻有興趣的消費者有所幫助 :)
測試平台
CPU: Intel Core i5-750
MB: BIOSTAR TPOWER I55
DRAM: CORSAIR Dominator 2GBX2 DDR3 1866C9D
VGA: MSI R4890 CYCLONE DDR5 1GB CrossFireX
HD: CORSAIR CMFSSD-64GB2D (RAID 0)
POWER: Antec TruePower New TP-750
Cooler: Mega Shadow(Deluxe Edition)
BIOSTAR專用軟體Toverclocker
功能有些類似CPUZ，但是有更詳細的功能做為搭配
此處可以直接看到系統電壓
也可以看到供電處溫度
目前LGA 1156的CPU，使用原廠散熱器超頻到3.6G以上，全速運作時很容易超過99度
所以如果要超頻的話，建議還是另外購買等級較高的散熱器會比較恰當
測試中使用PROLIMATECH新款的Mega Shadow Deluxe Edition
黑化版本，加上有支援最新的LGA 1156扣具，是目前空冷中散熱能力數一數二的產品
效能測試
CPU預設時脈 133 X 20=> 2666MHz
DRAM DDR3 1333 CL6 6-6-21 1T
C1E/Turbo Boost Tech關閉
Hyper 4 X PI 32M=> 14m 00.266s
CPUMARK 99=> 434
CrystalMark 2004R3

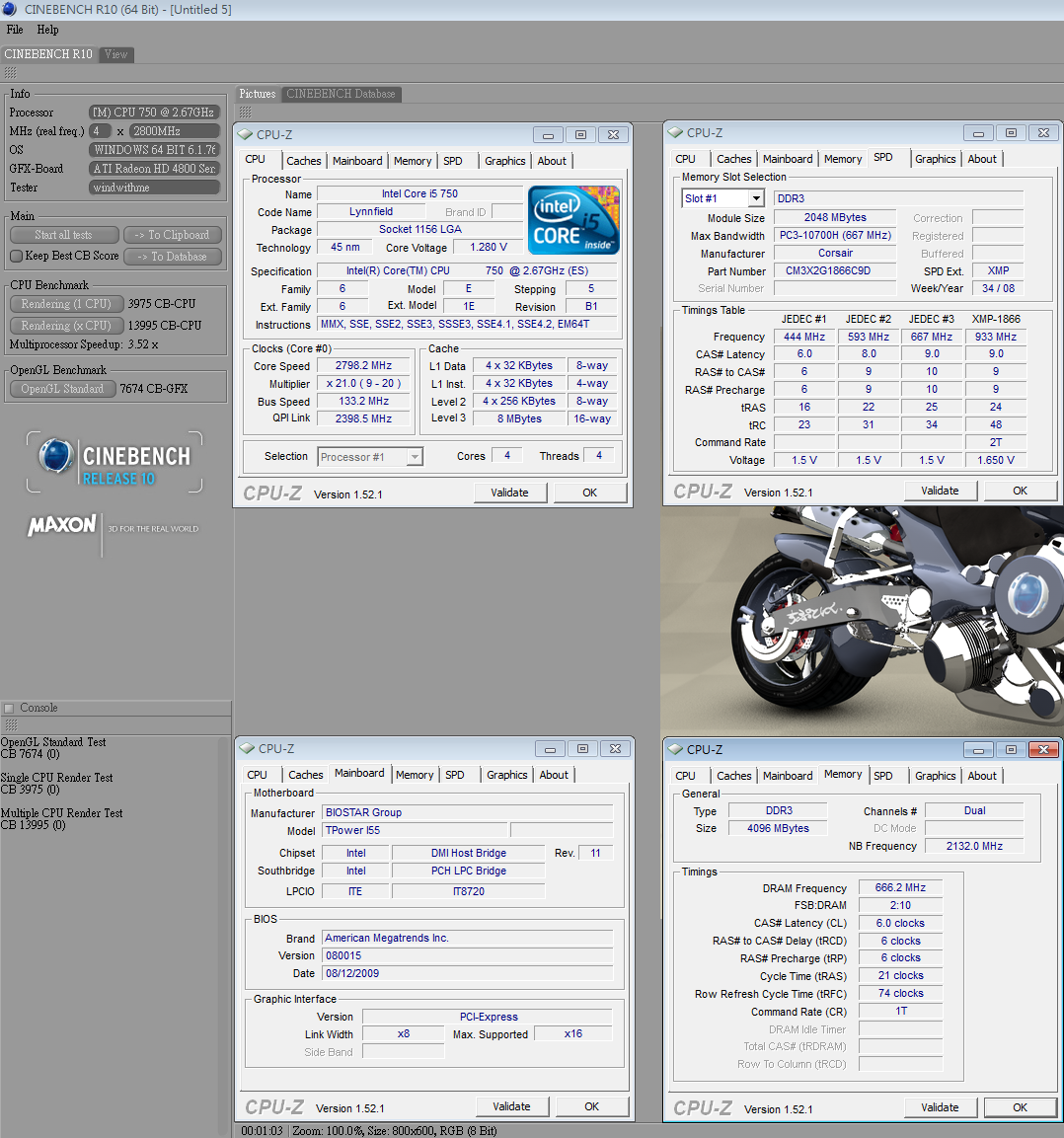

CINEBENCH R10
1 CPU=> 3975
x CPU=> 13995
PCMark Vantage=> 12043
DDR3 1333 CL6 6-6-21 1T
Sandra Memory Bandwidth-16928 MB/s
EVEREST Memory Read-12924 MB/s
Core i5雖然沒有HT技術，不過跑起來整體的效能也相當亮眼
比起以往LGA 775雙通道來說，LGA 1156的雙通道效能高出30~40%左右
一般使用可以開啟Turbo Boost Tech，這樣會讓倍頻拉高到X20~X22運作
超頻測試
CPU預設時脈 210 X 20=> 4200MHz
DRAM DDR3 2103 CL9 9-9-25 1T
Hyper 4 X PI 32M=> 9m 28.047s
CPUMARK 99=> 653
CrystalMark 2004R3
CINEBENCH R10
1 CPU=> 5988
x CPU=> 20939
PCMark Vantage=> 15802
DDR3 2103 CL9 9-9-25 1T
Sandra Memory Bandwidth-25815 MB/s
EVEREST Memory Read-19078 MB/s
P55超頻能力承襲X58的水準，大體來說是更容易超頻一些
200/2000幾乎只要CPU體質夠好的話，主機板方面調效後就可以運作
當然如果有體質更好的CPU/DDR3搭配在I55上，就可以運作到210/2100~220/2200更高效能的超頻比例
BIOSTAR在I55的設計上，超頻能力也相當地高，與目前市面上的大廠P55相比，並不會較為遜色。
BIOSTAR TPOWER I55
優點
1.BIOSTAR走平價好超頻的路線，I55產品價位約美金200元
2.CPU供電使用少數的Direct phase設計，自家軟體也可以監控系統溫度
3.P55同時支援ATI CrossFireX與Nvidia SLI兩大VGA陣容
4.全日系固態電容，除錯燈號，內建Power/Reset按鈕
5.BIOS選項豐富，電壓範圍高，CPU/DDR3超頻能力優秀
6.內建6個SATAII，IO方面有2個eSATA供擴充
7.雙網路卡，其中之一使用Intel 82578網路晶片
缺點
1.主機板整體的配色可以再美化一些，外包裝美工也可以再加強
2.供電處的IC可以再焊接得更工整
3.CPU只能加壓沒有降壓選項
效能比 ★★★★★★★★★☆
用料比 ★★★★★★★★☆☆
規格比 ★★★★★★★★☆☆
外觀比 ★★★★★★★☆☆☆
性價比 ★★★★★★★★☆☆
測試中的i5 750超頻能力頗高，4G也只需要1.35V左右就可以穩定運作
因為換上大型的散熱器，比起先前用原廠Cooler溫度低上很多
測試中4G全速運作時，大約65~70度左右，超頻到4.2G全速也約70~75度左右
比起原廠Cooler超頻3.6時跑PI 32M就會超過99度，4G很難穩定運作的狀況
感覺上使用好的散熱器是超頻時的重點項目之一
BIOSTAR的I55在超頻方面仍然保有先前P45超頻王的實力
雖然在網路看到不少的CPU/DDR3高外頻紀錄，不過小弟還是比較偏向於空冷
能讓一般人在空冷超頻狀況下使用，長時間下也可以極穩定的運作，一直是我個人努力的目標。
在未來Intel推出雙核的Core i3之前，LGA 1156應該都是屬於中高階的市場價位
目前搭配上購買美金200元的P55加美金200元的Core i5 750，應該是此平台中C/P值較好的組合
I55是BIOSTAR現今最高階的P55 MB，價位上也還可以接受，另外也有更低價位的P55可以選擇
比起其他品牌把價位衝到美金300元以上，BIOSTAR的價位算是比較平民，超頻能力也很優秀。
這是小弟windwithme目前第五篇的P55相關文章，三篇Preview與兩篇測試的Review
日後也會有其他P55的測試教學與心得分享，希望能提供給有需求的消費者做為購買前的參考指南
更希望不管購買什麼樣的平台，消費者能在自己的預算內買到最超值的產品，才會讓錢花得更有意義 :)
