2007年FOXCONN開始推出Quantum Force系列的中高階MB產品
希望能建起FOXCONN自有品牌，打造擁有MB高到低階的完整產品線
在這期間Intel晶片組已經推出過P35/P45/P55/X58等相關MB產品
後來因為MB種類不多與市場能見度較低，從P55產品之後會讓人覺得好像有一段時間的沉寂。
六月初已經在ComputeX中看到FOXCONN P67、Z68與X79三種產品
表示FOXCONN在這個世代P67/Z68與下個世代的X79都有相關產品推出
以往Quantum Force的印象看來，每一款MB都會有一個獨特的名稱
雖然讓人印象更為深刻，但也容易造成剛接觸時會不清楚該款MB所使用的晶片組
此回Intel P67晶片組命名為Rattler，中文為響尾蛇，以外包裝圖案判斷應為主打賽車競速的路線。
FOXCONN Rattler全貌
Quantum Force慣用黑色搭配火紅色所創造出的視覺感
現今在MB市場中也有幾家其他品牌高階產品會使用這樣的配色
Rattler的市場定位大約為中階P67，在規格與用料上都還算不錯
內附配件
產品說明書、安裝說明書、軟體程式CD與IO檔板
SATA線材方面附上垂直跟平行的版本
IDE排線、大4PIN轉SATA電源線與USB擴充Port
主機板左下
2 X PCI-E 2.0 X16，支援2Way CrossFireX技術，頻寬為X8+X8
3 X PCI-E X1
1 X PCI
網路晶片為兩個Realtek RTL8111E，音效晶片為Realtek ALC892
主機板右下方
2 X 紅色SATAIII，P67晶片提供，SATA3規格
4 X 黑色SATAII，P67晶片提供，SATA2規格
1 X IDE，Marvel 88SE6121晶片提供
可混合使用，並且達到支援 RAID 0， RAID 1，RAID 5及RAID 10等規格
雙BIOS、POWER/RESET按鈕、除錯燈號等功能
主機板右上方
4 X DIMM DDR3，支援1066/1333/1600(oc)/1866(oc)/2133(oc)，DDR3最高容量支援到32GB。
主機板左上
LGA 1155架構的處理器腳座，要注意的地方是散熱器距離與LGA 1156相同，散熱器也可以共用。
處理器供電方面使用14相 Hybird PWM，特殊處在於可以把多相並聯再同時使用
IO方面
1 X PS2 鍵盤
6 X USB 2.0(黑色)
2 X USB 3.0(藍色)
1 X IEEE 1394a
2 X Gigabit LAN
2 X eSATA
1 X S/PDIF 同軸/光纖輸出插座
左方黑色三角型按鈕為Clera CMOS功能
新版Quantum Force散熱模組使用雙熱導管設計，顏色為鐵灰色
不過個人認為P55的Inferno Katana用黑紅配色，整體色澤感會更佳
P67晶片組散熱片，雖然體積不大，但鋁擠裁切紋路相當地細緻，有助於增加導熱面積
OC Switch Button
按下"O.C."按鈕後，再搭配上下箭頭符號來調整CPU外頻，每一間隔為1MHz
因為Sandy Bridge的CPU外頻範圍大約在105~108MHz，所以這方面超頻幅度不大
下方一排的圓點為PCB Voltage Sensors，使用者可以直接測量文字說明上的電壓值
分享windwithme在BIOS調出來的設定方式
開機畫面的設計簡潔清楚，風格與外包裝賽車圖相呼應
背景黑色條紋使用常見的卡夢圖案，這種圖型常在機車用品會出現
Quantum BIOS為主要調效頁面
CPU資訊頁面
Internal PLL Voltage Override為新平台選項，可以有效加強CPU超頻5GHz的穩定度
Turbo Boost 2.0技術有比以往更精細的CPU倍頻加速模式
2500K在Turbo Mode模式預設值為38、37、36、35，照片中為超頻至X50倍頻的設定
DDR3參數設定選項，可供使用者來選擇更快的參數，能穩定使用也是主要的前題
底下設定為DDR3 2133 CL8 10-8-26 1T
電壓頁面
CPU Core Voltage Mode共有三種
Standard Mode => CPU Core Voltage Offset(1/1000 Volt)
Dynamic Mode => +10~+1260mV
Fixed Mode => 1.10~2.00V
CPU VTT(Uncore) Voltage 1.005~2.011V
CPU PCH Voltage 1.80~2.43V
DRAM Voltage 1.005~2.501V
Hardware Monitor
Sandy Bridge在CPU超頻方面比起以往平台簡易許多
主要都是使用CPU超倍頻，選擇2500K/2600K兩款可以調整倍頻的CPU型號
另外就是因體質不同來調整CPU電壓高低，若要超過5GHz以上建議開啟Internal PLL Voltage Override。
DDR3超頻也比以往更簡單，不太需要透過拉高CPU外頻來超DDR3，基本超頻最高就可以調整到2133
當然這也要自身的DDR3體質夠好，才可以運作DDR3 1866或2133穩定
以上是2500K在Rattler下超頻5GHz/DDR3 2133穩定的設定，提供給有需要的使用者做為參考。
測試平台
CPU: Intel Core i5-2500K
MB: FOXCONN Quantum Force Rattler
DRAM: CORSAIR DOMINATOR-GT CMT4GX3M2B2133C9
VGA: POINT OF VIEW GTX590
HD: Intel 510 Series 120GB
POWER: be quiet! Straight Power E7 Golden 550W
Cooler: Mega Shadow Deluxe Edition
OS: Windows7 Ultimate 64bit
FOXCONN的軟體安裝頁面，背景圖片相當地的特殊，讓人有身在太空的感覺
可使用的軟體種類也相當豐富，FOX LOGO是可以更換開機畫面的軟體
AEGIS PANEL為主要的調效軟體，裡面整合多種功能
右邊視窗為四大功能的選擇區域
左邊為超頻頁面，使用者可以直接設定CPU外頻或是硬體中的電壓值
此外還有硬體監控功能與使用者對於自己超頻存檔讀取的頁面
超頻效能

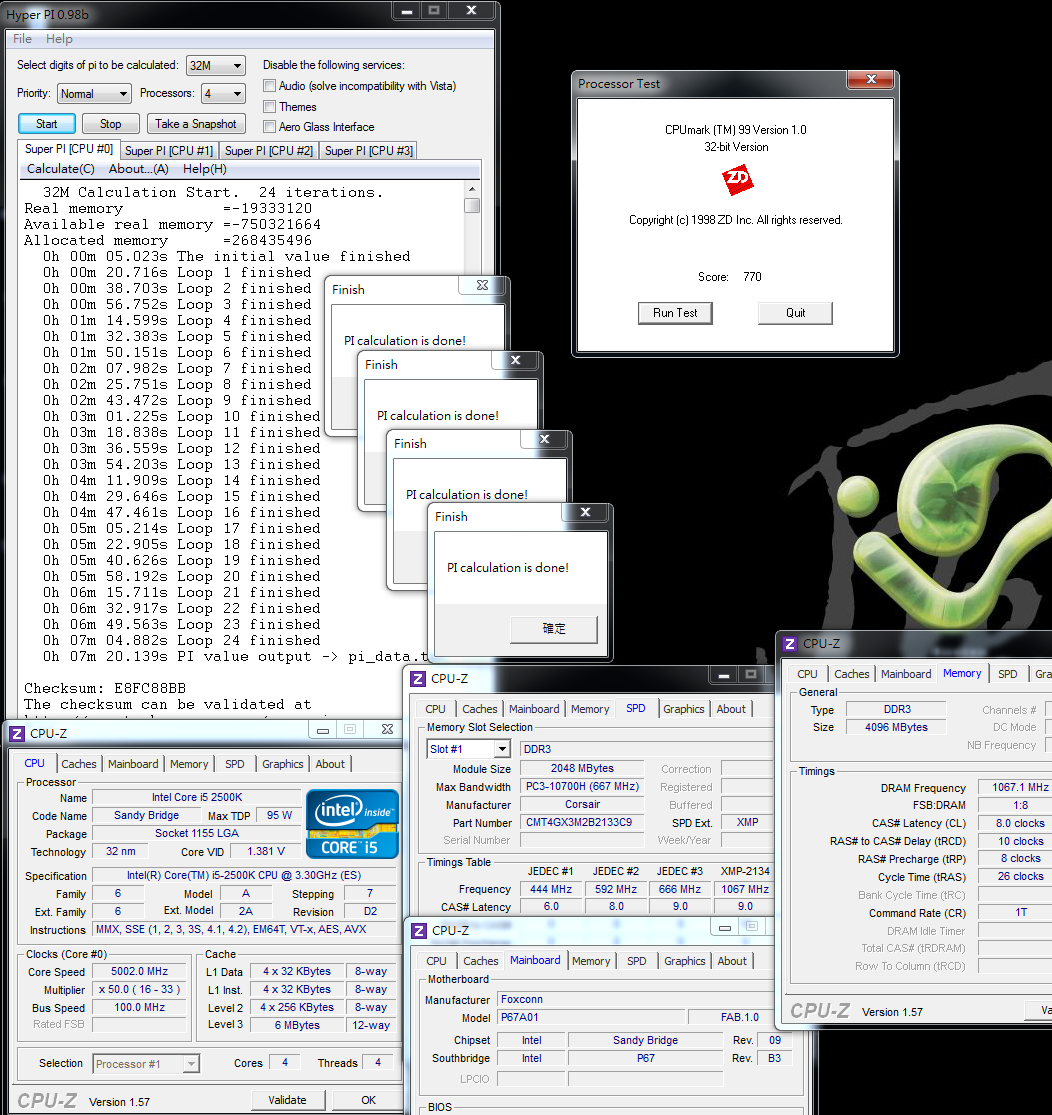

CPU 100 X 50 => 5002MHz 1.43V
關閉Turbo Boost、C1E、Internal PLL Voltage Override
DDR3 2134.2 CL8 10-8-26 1T 1.637V
Hyper PI 32M X4 => 7m 20.139s
CPUMARK 99 => 770
Nuclearus Multi Core => 27235
Fritz Chess Benchmark => 31.20/14976
CrystalMark 2004R3 => 415981
CINEBENCH R11.5
CPU => 7.89 pts
CPU(Single Core) => 2.02 pts
PCMark Vantage => 24675
Windows體驗指數 - CPU 7.7
CPUZ 1.57並無法正確抓到Rattler的電壓，BIOS中不管是加60~150mV，都是顯示1.37~1.38V。
此時就需要使用OS中AEGIS PANEL來了解目前CPU的電壓狀況
將2500K超頻5GHz後，在以上多種測試軟體中都拿到很高的分數
對於執行較耗CPU資源的軟體，也能更有效縮短執行所需要的時間
3D測試方面使用nVIDIA目前最高階的GTX590
品牌為POINT OF VIEW，為歐洲較為常見的VGA品牌
GTX590為Dual GPU所組成，GPU/Memory時脈為608/3414MHz
Memory總容量3072MB(2 X 1536MB)，IO為3 X DVI接孔與1 X mini DisplayPort
3DMark Vantage => P42645
LOST PLANET 2
DX11 1920 X 1080 TEST B - 77.7 fps
FINAL FANTASY XIV
1920 X 1080 => 7200
GTX590在3DMark Vantage有著非常驚人的分數，也因為對VGA支援度高才可以發揮到很好的效能
另外兩個Game測試軟體對於雙GPU SLI模式也有增長，但可能優化程度3DMark沒那麼好
雖然得到的分數也很高，不過終究沒有3DMark Vantage那麼高倍數成長的數據
由於GTX590網路上查到的資料建議搭配700W以上的Power Supply
Sandy Bridge平台之前測試過搭配GTX560 Ti的數據都算相當省電
這次使用be quiet! Straight Power E7 Golden 550W看是否足夠供電
外殼烤漆為常見的消光黑色霧面塗料，金牌等級的80 Plus認證
使用非模組化設計，在價位上也比許多金牌PSU產品還要平價一點
耗電量測試
系統待機時 - 136W
OCCT中Power Supply測試項目時 - 526W
使用最頂級的GTX590在桌面待機的耗電量並不高，比起LGA 1156平台時也較為省電許多
OCCT在Power Supply項目為CPU與VGA同時全速的狀況，Power Angel顯示大約最高520~530W。
如果在一般玩Game或是CPU全速的使用狀況，耗電量降為約250~400W左右
依據80 Plus網站使用115V全速負載約89.14%的資料，將全速時526W轉換後約467W
在這個頂級平台上，測試中搭配be quiet! E7 Golden 550W供電上還是足夠使用
DDR3測試使用CORSAIR高階DOMINATOR-GT CMT4GX3M2B2133C9
DDR3 1867.4 CL6 9-6-24 1T
ADIA64 Memory Read - 23189 MB/s
Sandra Memory Bandwidth - 25063 MB/s
MaXXMEM Memory-Copy - 25820 MB/s
DDR3 2134.4 CL9 11-9-27 1T
ADIA64 Memory Read - 24898 MB/s
Sandra Memory Bandwidth - 28178 MB/s
MaXXMEM Memory-Copy - 28139MB/s
DDR3 2134.2 CL8 10-8-26 1T
ADIA64 Memory Read - 25291 MB/s
Sandra Memory Bandwidth - 28640 MB/s
MaXXMEM Memory-Copy - 28308MB/s
Sandy Bridge架構最大效能強化之一就在於DDR3的頻寬
P67規格為雙通道的頻寬便可以追上X58三通道頻寬，甚至還有超越的狀況出現
此外安裝DRAM時，不需要像LGA 1156/LGA 1366那樣先安裝第一組DIMM方可使用
在P67兩組DIMM構成的雙通道上，使用者可以任意想先安裝哪一組DIMM都可以運作
DDR3方面可以看到1866與2133的兩種時脈下有明顯的差距
測試中CORSAIR DDR3 2133 CL9體質不錯，還可以調到CL8或更低
如果時脈都在2133時，CL8與CL9的效能差距並不大
由以上三種不同的DDR3頻寬比較圖可以看出來
有關於DRAM這方面建議消費者在選購前，先以時脈為優先，再以較低參數為次之考量
SATA3傳輸率測試使用Intel 510 Series 120GB
ATTO DISK Benchmark超過32k以上測試時就接近最高讀取467.8 Mb/s，寫入231.7 MB/s
CrystalDiskMark Seq Read - 445.8 MB/s Write – 213.6MB/s
EVEREST File Benchmark超過1024k以上測試時就開始接近400 MB/s的讀取效能
AS SSD Benchmark
Seq Read – 436.63 MB/s Write – 203.53 MB/s
4K-64Thrd Read – 82.25MB/s Write – 66.12 MB/s
Intel 510 Series 120GB在讀取/寫入官方規格分別為450/210 MB/s
依目前市場上SSD的產品來說是屬於相當高階的產品線
使用P67晶片組在STAT3傳輸率上表現得也很好，幾乎都可以達到規格或是還高一點的傳輸效能
溫度表現(室溫約28度)
系統待機時 - 39~47
CPU全速時 - 87~96
Intel Burn Test v2.4，Stress Level Maximum
夏天到了，室溫也相對提高不少，這將使在超頻狀態的平台也會有升溫的狀況
2500K超頻到5GHz除了電壓要拉高之外，溫度方面也提高不少，這方面是需要使用者拿捏的地方。
如果要溫度低上一些，建議可以只超頻4.8GHz使用，電壓上也可以再調低一些
這樣對於長時間的使用者來說，對於溫度、電壓與耗電量將有更好的表現
當然每顆2500K的體質都不盡相同，使用這可以依自己擁有的CPU狀況再自行調整
先前有幾位網友詢問過我，想知道同時脈下2500K與2600K的效能差異
以下2600K同樣OC 5GHz/DDR3 2134.2 CL8/VGA更改為GTX 560Ti做CPU效能比較
CPUMARK 99 => 771
Fritz Chess Benchmark => 39.23/18830
CINEBENCH R11.5
CPU => 9.86 pts
CPU(Single Core) => 2.03 pts
2600K主要差異在於L3多2MB，還有Hyper-Threading技術的支援
從以上單核心的測試來看，效能幾乎與2500K差不多
但是在多工的效能方面，同時脈下2600K明顯都比2500K約有25%的效能增進
FOXCONN Quantum Force Rattler
優點
1.MB外觀與外包裝都有高階水準，售價定位在中階P67
2.BIOS選項豐富，電壓範圍高，超頻能力也相當不錯
3.全日系固態電容，內建POWER/RESET/CMOS Reset按鈕與除錯燈號
4.OC Switch Button直接超頻設計與支援P67 MB上少見的IDE裝置
5.雙網路、兩個eSATA，同時支援SATA3、USB3等等規格
缺點
1.沒有支援NVIDIA SLI技術
2.CPU電壓只能用自家軟體正確顯示，有些軟體顯示都非正確的CPU電壓
3.FOXCONN MB品牌在通路與市場能見度還有加強的空間
效能比 ★★★★★★★★☆☆
用料比 ★★★★★★★★☆☆
規格比 ★★★★★★★★☆☆
外觀比 ★★★★★★★★★☆
性價比 ★★★★★★★★☆☆
目前許多MB廠雖然已經開始主推最新的Z68規格
Z68優勢主要在於同時擁有P67超頻技術與H67顯示輸出的規格，但價格上還是比P67貴一點。
如果碰上PC等級用途在Gaming的話，那Z68內建顯示的功能應該不會用到
使用P67與加購3D效能高的VGA，也可以省下一點費用
FOXCONN此回推出的Rattler P67價位約落在199元美金，折合台幣約5800元
以市場上入門P67價位來說是貴上一些，但還是比中階P67便宜一點
C/P值還算不錯，當然如果可以更便宜一些，更接近入門P67價位的話，個人認為會更有市場競爭力。
FOXCONN以往在Quantum Force產品都定位在最高階等級，價位也跟其他廠的高階產品差不多。
這次再推出的P67 Rattler，價位落在中階的範圍，是一件值得鼓勵的事
期待FOXCONN未來將推出X79 MB，能在市場上提供更超值的價格，提供給消費者多一個品牌選擇
