NVIDIA中高階最新生力軍-msi N560GTX-Ti Twin Frozr II效能與超頻分享





以往VGA市場上的經驗看來,一個世代的系列產品大約可以生存一年多到兩年左右

由於NVIDIA與ATI兩大GPU晶片製造商在這兩三年來技術競爭得越來越激烈

近期新系列VGA產品,有時最快在半年到一年內就會被下一代的新產品取代

代表性的就是NVIDIA GeForce產品線,早先GTX2系列撐兩年多以上

後來更新下一代GTX4系列,約半年後又隨即推出最新的GTX580/GTX570系列



NVIDIA在1月25日再度發表GeForce GTX560 Ti

為新架構的GPU產品再添更平價的型號,不過此款價位還是屬於中階以上的價位

比起GTX570還要便宜一些,成為目前GTX5系列價位最低的一款VGA

本篇要分享的主角為msi一月底推出的N560GTX-Ti Twin Frozr II

微星在很多年前就已經著手於顯示卡非公板自製卡或是特殊散熱器的研發

價格與其他大廠相比較為平價,讓msi VGA產品在市場上都有著蠻不錯的接受度。



首先看到產品外包裝,msi一貫的外觀包裝設計





內附配件

2個大4pin轉VGA 6pin,提供給較低瓦數的PSU使用

DVI轉D-SUB/HDMI轉DVI接頭

產品驅動與相關軟體光碟、簡易安裝說明與說明書





msi N560GTX-Ti Twin Frozr II本體

NVIDIA GTX560 Ti原廠規格Core/Memory 822/1000,測試中msi的版本為880/2100





PCI-E/SLI金手指都有淺藍色塑膠套

DVI、HDMI孔位也有附塑膠套,加強VGA產品本身接孔的保護性





產品背面

左方散熱器金屬片末端比VGA本身PCB還長一些





GTX560 Ti需要兩個6Pin電力供應

耗電量資訊將會在以下測試提到





2 X DVI輸出

1 X HDMI輸出

安裝上需要佔Case上兩格PCI空間





四根熱導管看起來相當有魄力,散熱能力也會更好





GTX 560 Ti GPU本體

40nm製程,代號為GF114

使用鐵殼保護性設計,使用者自行拆換時比較不會傷到晶片





記憶體資訊SAMSUNG K4G10325FE - HC04

規格為1GB GDDR5





用料方面使用第二代軍規設計

Hi-c電容搭配全日系固態電容

SFC(非某知名遊戲主機名稱)超導磁電感,在msi近期MB產品上也可以見到一樣的電感。





Twin Frozr II為msi力推的散熱設計

底部的散熱膠黏性很高,導熱能力應該不錯





四根大型的熱導管匯集於底部

msi官方號稱可以降低20℃以上的熱量,在稍後也會測試溫度的表現

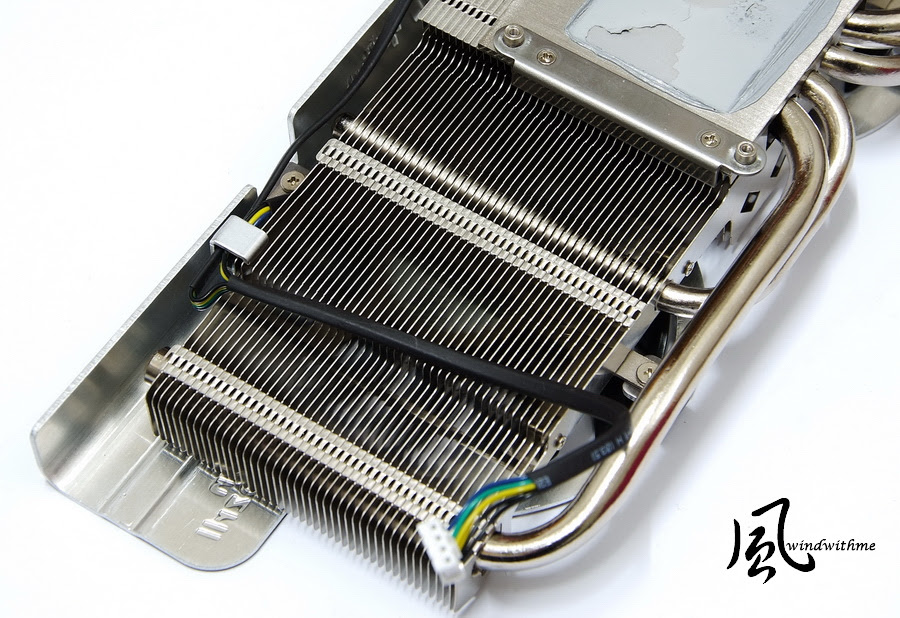

大面積鋁擠裁切而成的散熱片,有助於更快散開聚熱

旁邊為風扇的電源線,使用兩個8cm PWM溫控散熱風扇,可以有效控制噪音值





Twin Frozr II散熱器全部為金屬用料





測試平台

CPU: Intel Core i5-2500K

MB: msi P67A-GD65

DRAM: CORSAIR VENGEANCE CMZ8GX3M2A1600C9 PK1

VGA: msi N560GTX-Ti Twin Frozr II

HD: CORSAIR CSSD-F40GB2 Raid 0

POWER: be quiet! STRAIGHT POWER GOLDEN 550W

Cooler: Mega Shadow Deluxe Edition

OS: Windows7 Ultimate 64bit





MB使用msi P67A-GD65

msi一開始在市場上是走較為平價的P67產品路線,GD65已經是目前市場上最高階的msi P67

同樣標榜第二代軍規用料,與上方介紹過的鉭質電容、固態電容、低溫無噪電感都使用一樣的等級。





OC Genie第二代,使用者可以藉著MB上的按鈕,透過軟體搜尋穩定的最佳幅度,而達到輕鬆超頻的目的。

內建Marvell SE9128晶片搭配P67後總共有四個SATA3裝置可以使用

相對於目前的SATA2 Bug事件,這樣的設計可以讓已購買的消費者有比較大的使用空間





未來當然還會有GD80或更高階的P67 MB推出,個人建議時間點在Intel Recall事件解決之後會比較恰當。

一段時間未接觸msi MB產品,此回在使用過P67A-GD65,覺得在軟硬體各方面都有明顯進步

加上msi價位比起其他大廠還要低一點,對於消費者在選購前多一個可以一併列入考慮的品牌



分享測試平台中的BIOS超頻設定畫面

各家MB廠在2011年力推的UEFI BIOS,其實msi在P35時代就已經推出過BIOS圖形界面

右上方可變更語系,最高支援15國語言,位於所選擇的其中一個選項,會以圖形跳動的方式來呈現。





BIOS V1.7後已經支援Internal PLL Voltage Override選項

1月初發表新BIOS功能有利於CPU 5GHz以上超頻的穩定度

DDR3選項為800/1066/1333/1600/1866/2133六種比例

照片中是將CORSAIR VENGEANCE DDR3 1600 CL9 OC 1866 CL9





CPU Core Voltage 0.800~1.800V

DRAM Voltage 1.108~2.464V





msi提供六組存檔設定,使用者可以依自己喜好的設定存入

不會因為BIOS更新而遺失這些設定檔案





細部的設定頁面

msi最新BIOS功能頁面除了漂亮以外也相當豐富,讓BIOS不再是冷冰冰的數字或文字

BIOS使用方式也支援滑鼠,設定上變得更容易操作,但會有些微Lag狀況,鍵盤操作則無此狀況。





回到GTX560 Ti主題

預設效能

CPU 100 X 50 => 5007.1MHz

關閉Turbo Boost、C1E,開啟Internal PLL Voltage Override

DDR3 1869.6 CL9 10-9-24 1T

GPU 880/2100



3DMark Vantage => P23602





3DMark 11 => P4645





LOST PLANET 2

DX11 1920 X 1080 TEST B - 50.3 fps





FINAL FANTASY XIV

1920 X 1080 => 4535





StreetFighter IV Benchmark

1920 X 1080 => 302.66 FPS





BIOHAZARD 5 Benchmark

1920 X 1080 => 142.2 fps





Monster Hunter Frontier => 12538





Unigine Heaven Benchmark => 47.8 FPS





以上測試使用NVIDIA官方網站最新的驅動程式,版本為266.66

測試中發現在1920X1200的解析度中,大部份狀況的3D效能有明顯落差

反覆測試、重灌驅動或OS幾次都得到相同結果,所以上面的幾項測試幾乎都使用1920X1080

以達到GTX 560 Ti較佳的3D效能,希望日後可以藉著NVIDIA新版的Driver改善這個問題



溫度表現(室溫約18度)

系統待機時 - 24





FurMark燒機測試

CPU全速時 - 65





待機溫度只有24度左右,全速大約65度

GTX 560 Ti能有這樣的溫度表現已經很優秀,當然Twin Frozr II散熱器也是有效降低溫度的主因。



耗電量測試

系統待機時 - 88W





CPU全速時 - 320W





GF114晶片使用40nm製程,在GPU待機與全速的耗電量大約232W

加上LGA 1155平台的耗電量來看,建議最少使用500W左右的PSU會比較放心



搭配msi Afterburner超頻軟體,以GPU不加電壓的方式超頻至960/2400做測試

3DMark Vantage => P25777





3DMark 11 => P5023





FINAL FANTASY XIV

1920 X 1080 => 4850





StreetFighter IV Benchmark

1920 X 1080 => 326.98 FPS





BIOHAZARD 5 Benchmark

1920 X 1080 => 153.3 fps





Monster Hunter Frontier => 13678





Unigine Heaven Benchmark => 50.7 FPS





從880/2100超頻到960/2400後,在以上眾多3D測試軟體方面,效能都有明顯的提升

GPU預設電壓0.9500V,如果加到1.0000V以上,核心時脈有機會達到1GHz

有關於NVIDIA在3D Game市場的高支援度,據網路資料已經超過450遊戲軟體支持,約佔此市場九成

NVIDIA另一項CUDA技術擁有加快轉檔的功能,windwithme在另一篇2500K搭配P67測試中有相關測試。



溫度表現(室溫約18度)

系統待機時 - 24





FurMark燒機測試

CPU全速時 - 69





待機的溫度在超頻前後幾乎沒有差別

全速時溫度也只高出4度左右,近幾年VGA產品上的散熱器設計越來越好



耗電量測試

系統待機時 - 90W





CPU全速時 - 347W





比較超頻前後的耗電量,待機時增加2W、全速時增加27W

這方面的狀況與溫度表現差不多,待機幾乎沒有差異,全速時的差異也不大



NVIDIA在近幾年的GPU產品上加入很多3D技術

一開始在網路上熱烈討論的NVIDIA PhysX 物理擬真加速技術

近幾年也常會在網路上看到的CUDA技術,在影片畫質或轉檔效能上有不錯的助益

加上Game領域的高支援度,很多測試軟體或是遊戲的開頭畫面都有NVIDIA Logo表示支援。

雖然對手ATI在Radeon系列產品這幾年表現越來越好,但NVIDIA還是有一定的市場支持度

兩大GPU製造商激烈競爭之下,有利的應該是消費者可以更快更省錢地買到更優秀的VGA產品







msi N560GTX-Ti Twin Frozr II

優點

1.Twin Frozr II散熱設計兼顧用料、質感與高散熱效能三大特點

2.msi自家研發的Afterburner超頻軟體,可以調整電壓、時脈、監控狀況等多功能

3.導入msi第二代軍規用料,在電容、電感方面都有改用較佳的產品

4.兩個8cm溫控風扇,在GPU全速的狀況下,噪音量也很低



缺點

1.需要增加核心電壓才可以超頻到更高的核心時脈

2.有碰到1920 X 1200解析度導致效能明顯降低的狀況,希望未來能有更穩定的驅動程式



效能比 ★★★★★★★★☆☆

用料比 ★★★★★★★★★☆

規格比 ★★★★★★★☆☆☆

外觀比 ★★★★★★★★★☆

性價比 ★★★★★★★★☆☆



msi在VGA市場一向表現不錯,不管在NVIDIA或是ATI GPU上都有提供種類繁多的產品線

看到身邊幾位朋友在購買VGA產品的經驗,許多最後都是選擇msi的VGA產品

理由不外乎是價格與其他大廠相較下較為平價,加上msi特製高規格散熱器所吸引



msi N560GTX-Ti Twin Frozr II在超頻後的效能有接近上一階GTX570的3D水準

此回NVIDIA推出的GTX 560 Ti,為目前GeForce 5系列中最低階的一款GPU

但觀看GTX560 Ti價位還是在中高階以上,對於有中高階預算與高3D需求的消費者可以列入考慮



下一篇windwithme要分享一款NoteBook - HP ProBook 5320m,依外觀設計等級來看應為商務機款。

今年小弟應該會有更多的NoteBook或Pad產品分享,祝大家新年快樂 :)
