搭載側邊大型風扇之機殼 - T.C.STAR TCC921滴答分享

電腦機殼也就是俗稱Case,以往到現在都是百家爭鳴的市場
對於多數消費者來說,會挑選哪一款機殼往往取決於第一眼外觀
外觀會因每個人審美觀而有所不同,喜歡方正、簡約或是特殊的外型都有
機殼確實是一台電腦給別人第一印象的開始,這是一般對機殼初步的想法

本回入手的為T.C.STAR所推出的機殼,屬於drip系列,型號為TCC921
有個蠻有趣的中文名稱為滴答,好像是目前在學說話的姪子他的慣用詞語
TCC921顏色分別有黑藍、黑綠、黑粉、黑與白色共五種顏色

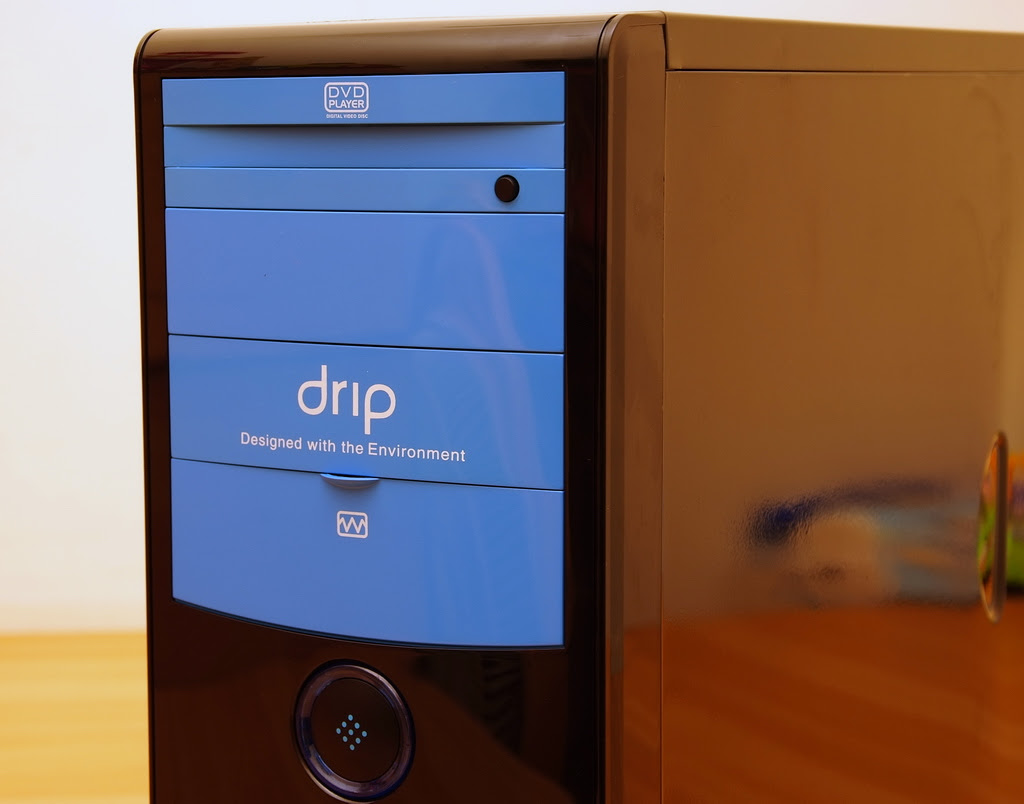

照片中為黑藍色的版本,首先看到前面板是走簡約的設計風格
左右側蓋與上方外殼材質採用鋼琴亮面烤漆,用起來並不算很容易會沾上指紋


前面板上方有3個5.25吋外露裝置,最上方可以搭配光碟機退片與按鈕的設計
內部還有一個內藏式5.25吋設計,總共可安裝達4個5.25吋規格

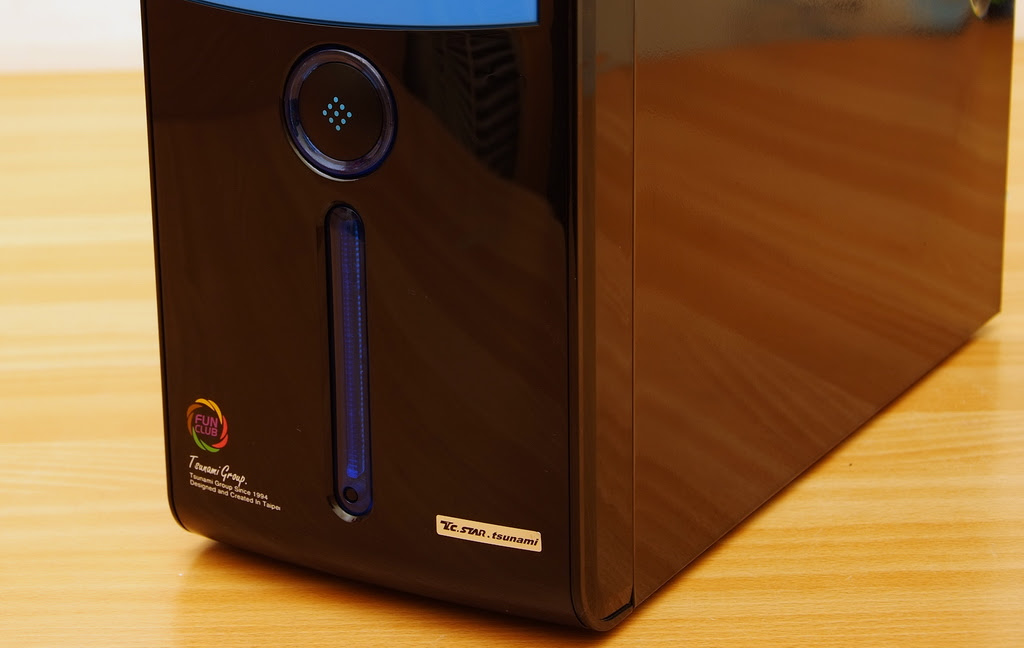

前面板下方分為圓型Power電源按鈕,下方長條型為HDD讀取燈號,底下為黑色Reset按鈕
開機使用時會發出淡藍色燈號,左下為FUN CLUB與設計相關資訊


藍色長條方格最後一格打開後為前置外接I/O Port
左為USB3.0,中央為麥克風與耳機接孔,右方為USB2.0
上方可安裝內置多合一讀卡機,對於有此需求的使用者會較為方便

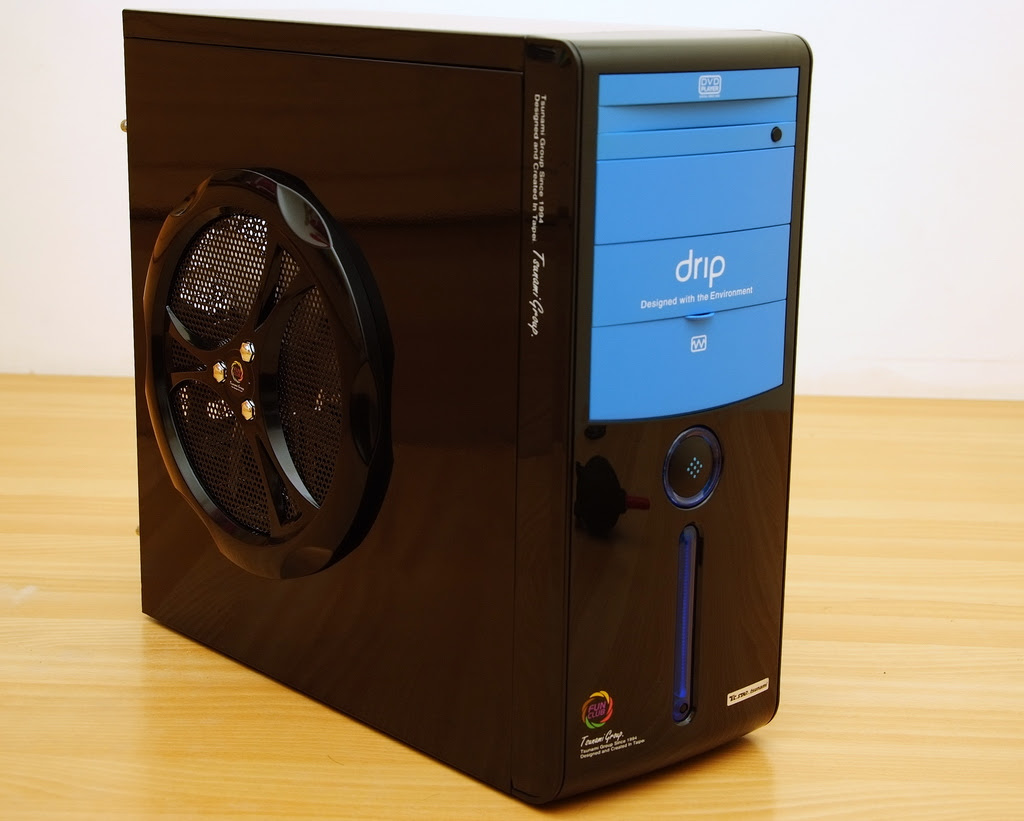

側板上有一個220x220x25mm的LED大風扇,也是TCC921的一大特色
標榜採用日本SPCC鋼材,厚度為0.45mm,整體機殼搬起來偏向輕量化

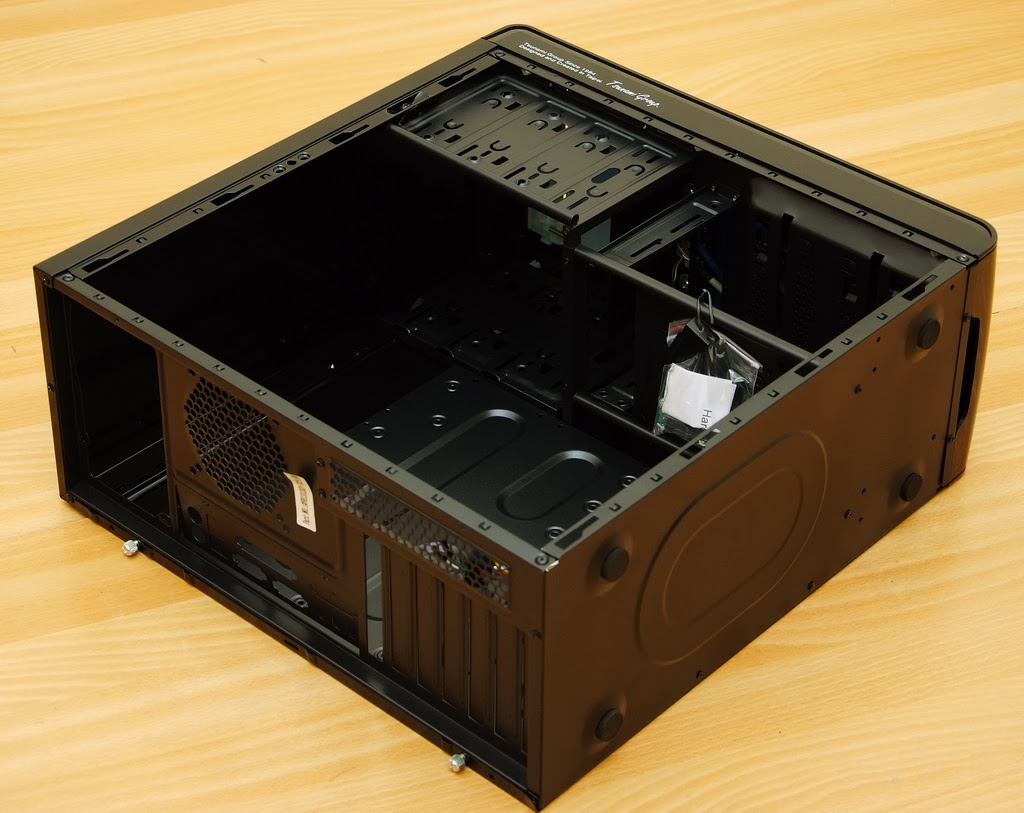

內部跟底部的機殼材質使用常見的霧面與黑化處理的外觀
TCC921整體的尺寸,寬X高X長分別為180 x 416 x 440 mm


可安裝MB尺寸為320 x 260mm,也就是一般常見的ATX與MICRO ATX規格
可安裝的顯示卡長度約26cm,市售中高階以下顯示卡要安裝多數都有機會
建議使用任何一款機殼要搭配顯示卡前,還是先查一下長度是否可安裝會比較保險

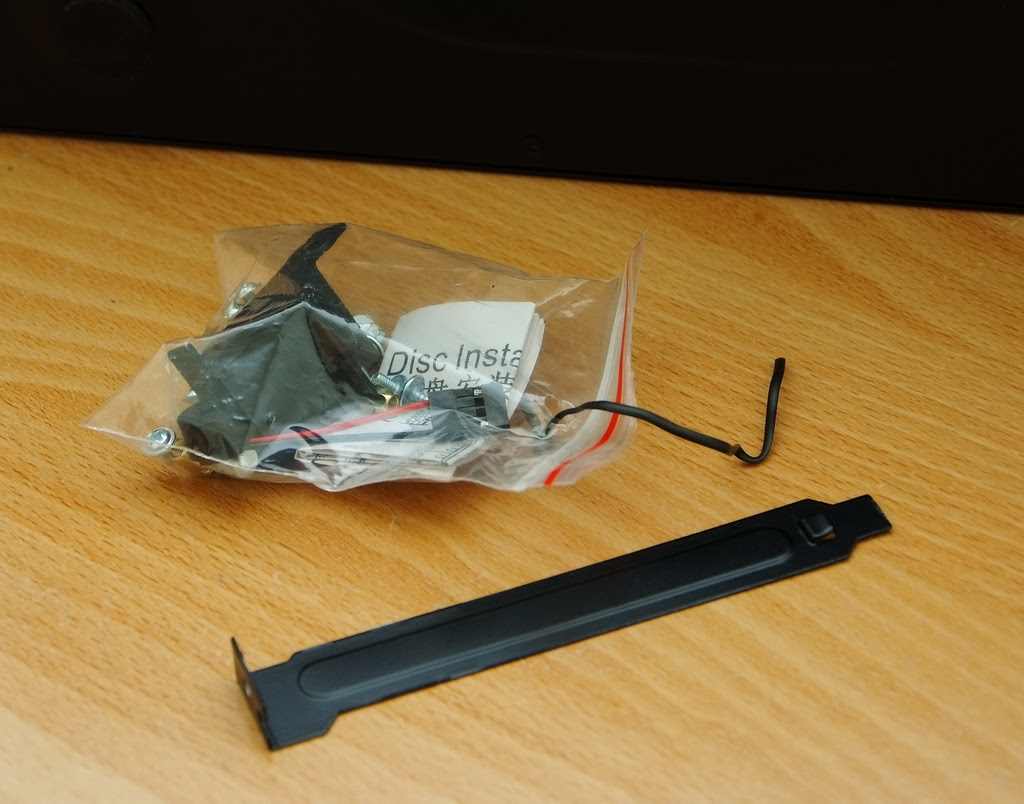

內附配件
固定螺絲、簡易HDD與Power Supply說明紙、一個SLOT擴充槽檔板
配件中有附一個Power Supply固定卡榫,可安裝12與14吋的Power Supply

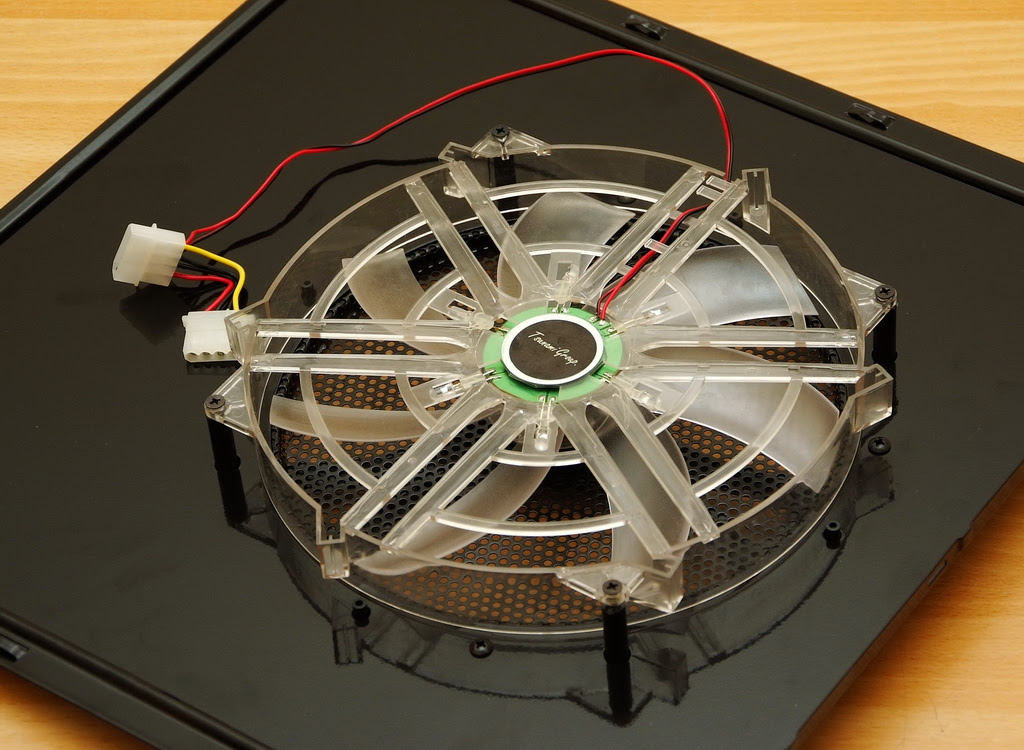

側邊大型風扇內部一覽
透明外觀與內建LED燈號功能,記得賣場中8~12公分風扇要價約台幣100~200元左右
此款22公分風扇可能會提高一些成本,風扇主要表現往往取決於風量與噪音這兩方面
內部風扇的高度大約有3公分,可安裝CPU散熱器高度落在約15公分左右

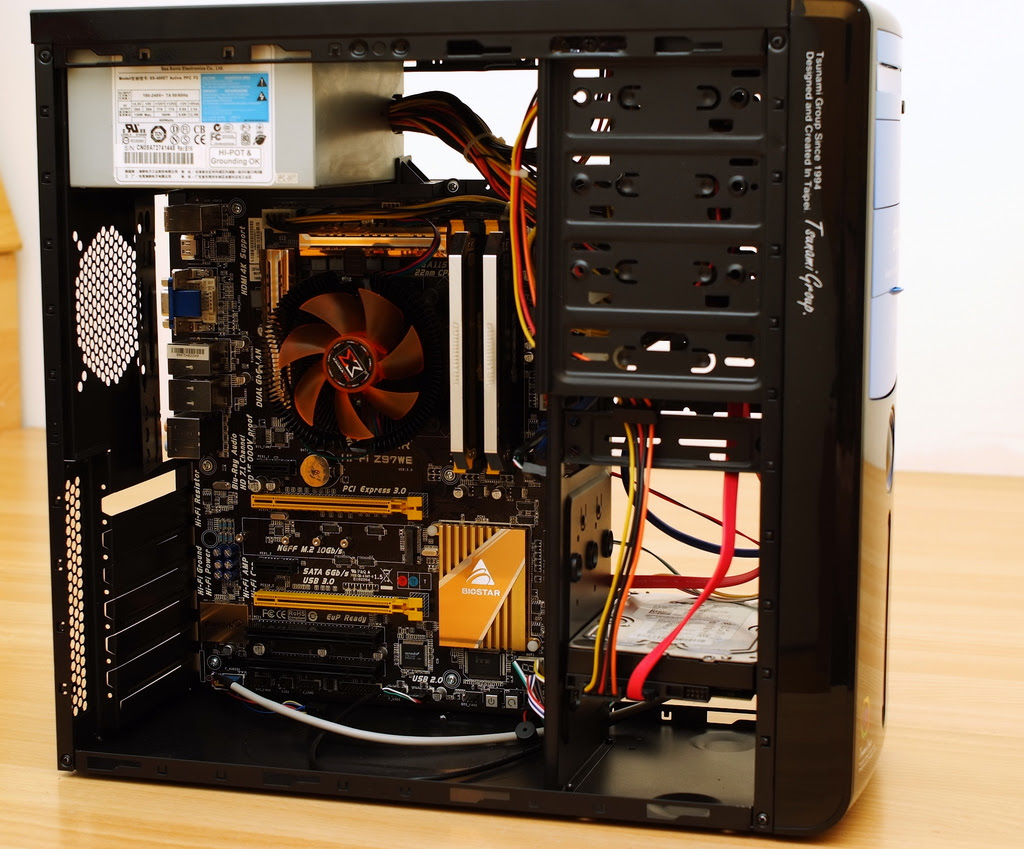

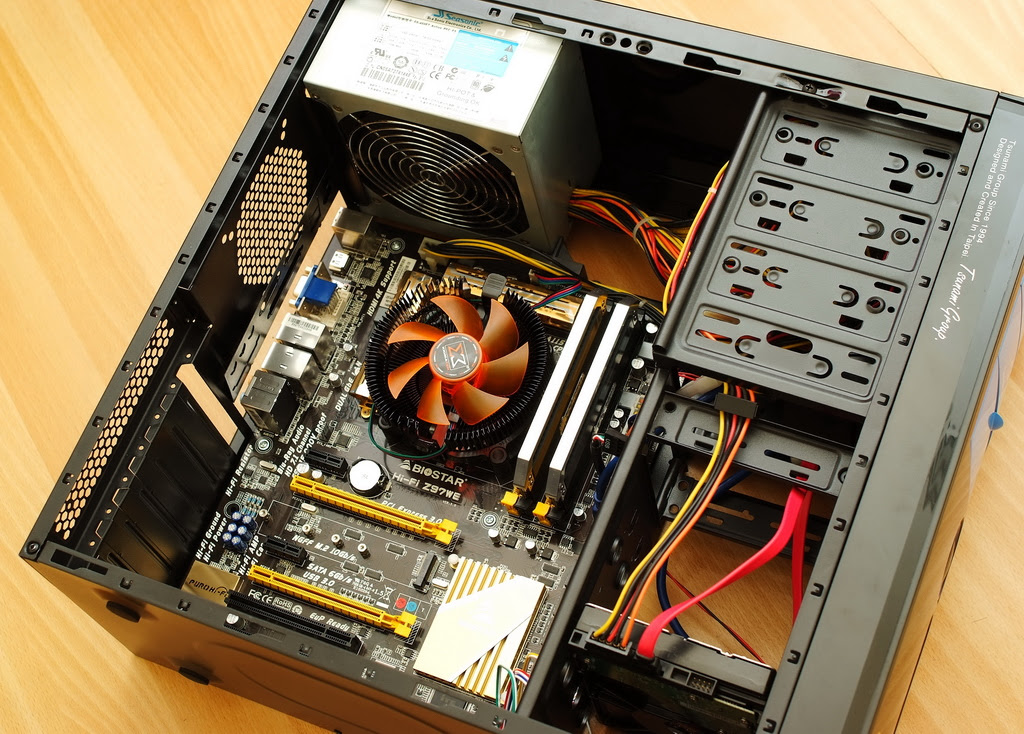

內部安裝配置
中上方在12吋Power Supply後方有附固定卡榫,讓上置式設計會更加穩固
左下方有蜂巢式側板散熱孔,加強機殼內的對流散熱


在MB IO旁邊有一個後置8~9cm的風扇孔位,使用者可以自行依需求來加裝
可惜手邊只有兩款AMD長度約27.5cm頂級顯示卡,TCC921顯卡可安裝長度為26cm
不然就有機會可以一起安裝入機殼內,來分享側邊22公分大型風扇的散熱效果


拆下前置面板一覽
右邊是前置外接I/O Port.Power按鈕、HDD與Reset背面線材的位置
左邊是標配8公分風扇,主要提供HDD與機殼前下方區域做散熱用途
在使用環境中聽不太出此款風扇的聲音,算是偏靜音路線的設計


測試平台
CPU: Intel Core i5-4670K
MB: BIOSTAR Hi-Fi Z97WE
DRAM: CORSAIR Dominator Platinum 4GX2
VGA: Intel HD Graphics 4600
HDD: WD 750GB 7200轉
POWER: SeaSonic 400W
Cooler: XIGMATEK Apache III CD903
OS: Windows7 Ultimate 64bit

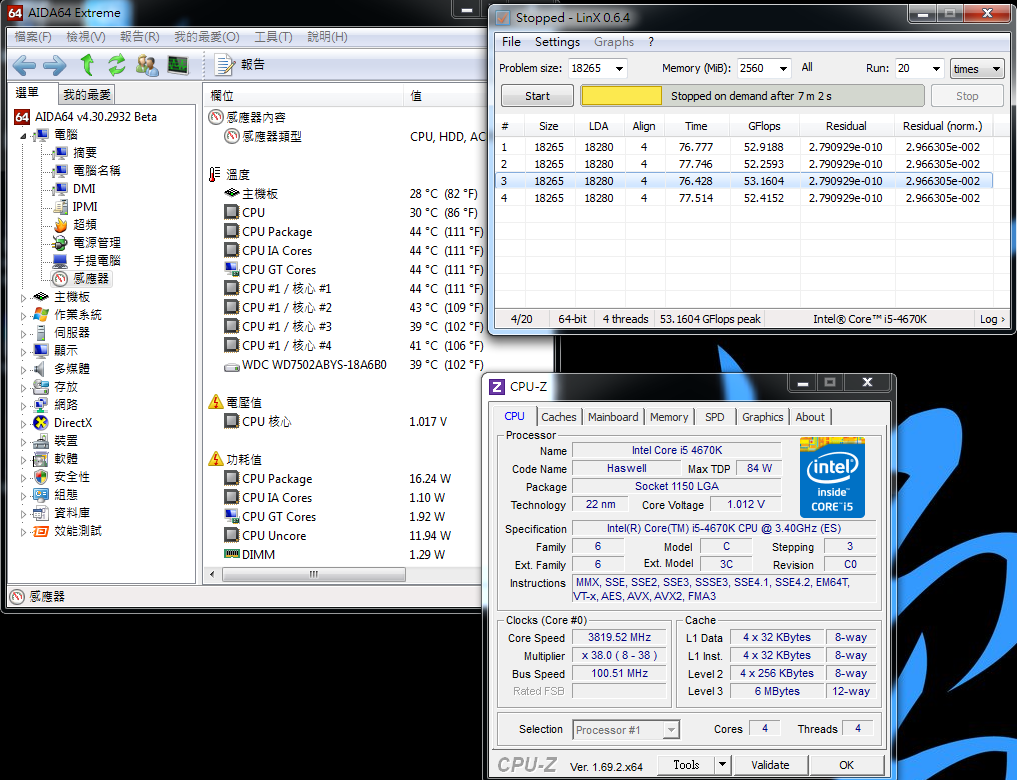

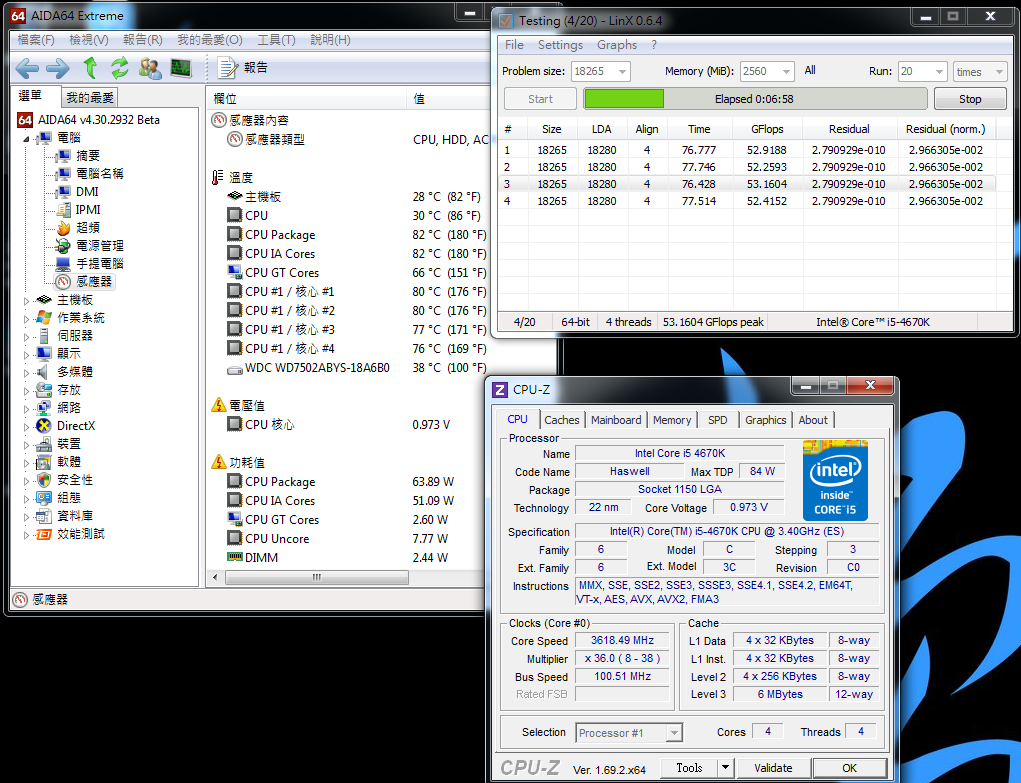

以上硬體配備安裝於TCC921之中,以有無開啟側板22cm風扇做溫度差異測試
CPU全速狀況下開啟關閉風扇 - 76~80


CPU全速狀況下開啟開啟風扇 - 73~76


CPU處於全速的狀態,溫度差異大約3~4度左右

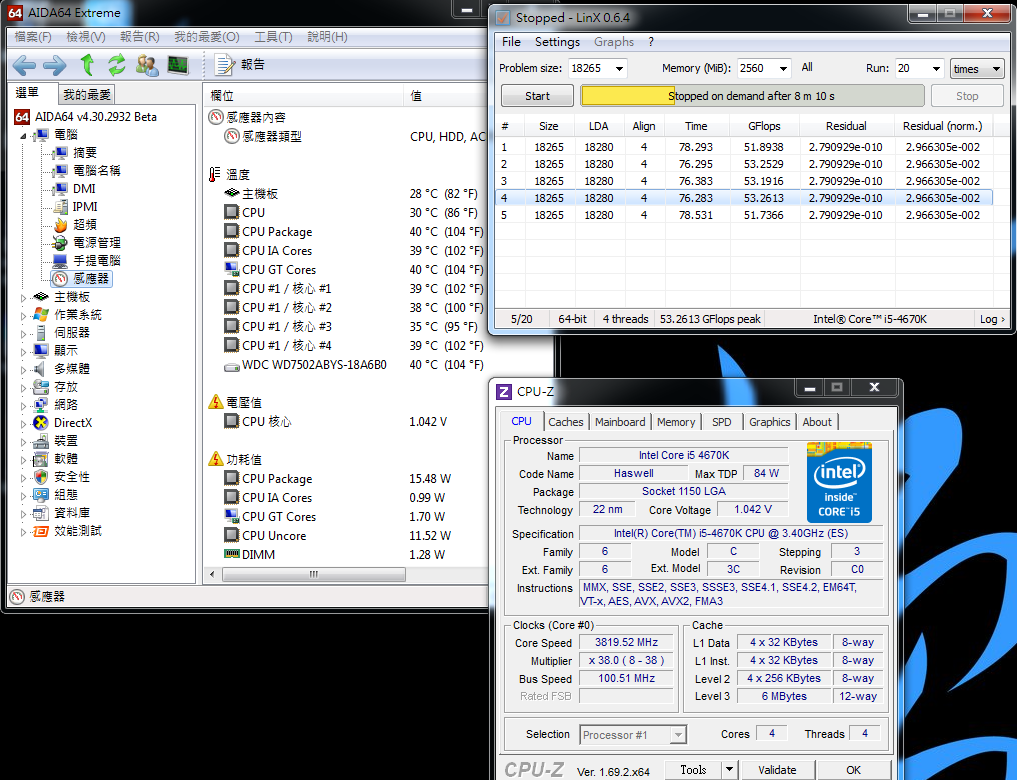

接著是CPU全速狀態停止之後的溫度變化狀況
CPU待機狀況下開啟關閉風扇 - 39~44


CPU待機狀況下開啟開啟風扇 - 35~39


以上兩張測試圖分別都是由CPU燒機狀態停止後的三分鐘所截圖
有無使用側板散熱風扇的溫度差異大約有4~5度左右
有個狀況在數據中並無法顯示,那就是關閉風扇的狀態,大約2分鐘後才降到40多度
而開啟風扇運作時,30秒後就可以讓停止全速的CPU溫度降回40多度
以上是TCC921在CPU全速或待機的狀況下,有無使用側板散熱風扇的溫度比較

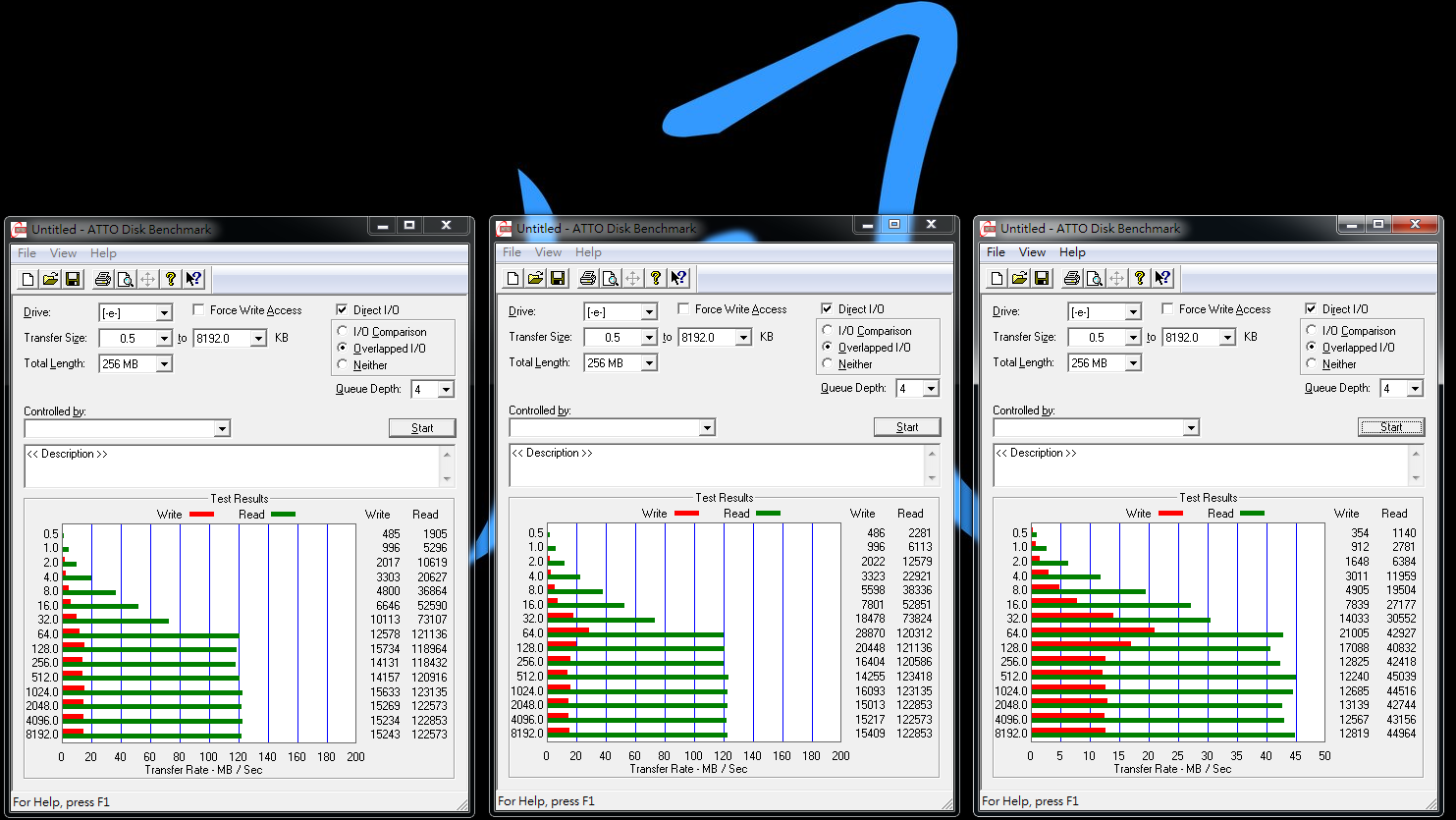

USB 3.0效能測試
採用TeamGroup M132 16GB隨身碟,搭配ATTO DISK Benchmark
左邊為Z97 IO後方原生USB 3.0 - 最高讀取123.1 Mb/s,寫入15.7 MB/s
中央為TCC921前置USB 3.0 - 最高讀取123.4 Mb/s,寫入28.8 MB/s
右邊為TCC921前置USB 2.0 - 最高讀取45.0 Mb/s,寫入21.0 MB/s

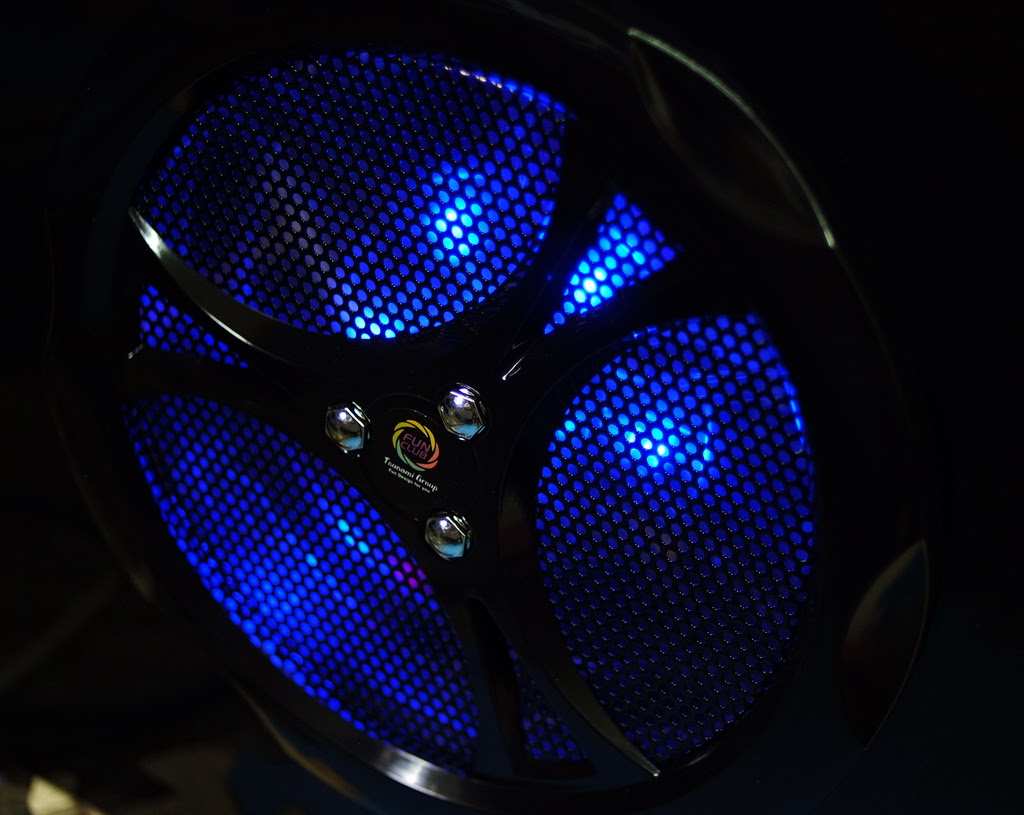

22公分LED側邊大型風扇在使用中會發出寶藍色的光線,亮度不算高並不會刺眼
系統風扇往往轉速高聲音就大且入塵偏多,轉速小可能會有風量或散熱能力不夠的狀況
TCC921此款風扇轉速與音頻都偏低,噪音表現也不算大聲,連測試中CPU散熱器都還比較大聲
以大尺寸的系統風扇,增加風量再降低轉速,在入塵與噪音表現取得一個不錯的平衡點


T.C.STAR TCC921滴答的顏色代號共有BK、BU、GN、PK、WE共五種
包含黑搭配粉紅色與白色的外觀,在顏色方面提供較為豐富的選擇
先前也有提到機殼在消費市場中競爭非常激烈,有些廠牌會推出更多平價的選擇
如果TCC921在價格方面可以做調整的話,可能會吸引更多的消費族群觀注


外型設計走簡約路線,內部配置中規中矩,中高階以下的硬體配備多數都能安裝
若有2.5吋SSD鎖孔將會更好,外部有三面皆是鋼琴烤漆,有別於一些機殼採用霧面質感的外殼
側邊LED大風扇應該算是TCC921最大的特色之一,在外觀與測試效能後會讓人留下還不錯的印象
以上是T.C.STAR TCC921滴答機殼的心得分享與上機實測,提供給有興趣的網友做為參考:)
