強化耐用與穩定之ASUS SABERTOOTH Z87超頻解析

高階MB市場多數都以遊戲或是超頻為主的兩種路線
像是ASUS自家高階ROG系列,將EXTREME定為在追求超頻
FORMULA則是偏遊戲路線而設計,以上兩款都擁有高規格的設計
OC與Gaming為高階主打的常客,在規格與用料會有些許不同做為區分



第三種高階MB類型較為特殊,也是ASUS近幾年推出的新產品線
名稱為TUF系列,也就是The Ultimate Force的縮寫
SABERTOOTH主打耐久、保護、散熱等等特色,同時將保固提升到五年
在LGA 1150世代中,ASUS推出小尺寸M-ATX規格的SABERTOOTH
目前LGA 1150腳位的TUF系列共有三款,Z87晶片組則有ATX與M-ATX兩種
B85也推出VANGUARD B85較為平價的一款供市場選擇



本回主角為SABERTOOTH Z87,採用Intel Z87晶片組之ATX版本
黑色為主與灰色為輔的配色較為少見,正面可以看到Thermal Armor散熱裝甲
外觀多一層防塵罩可以提高保護性,以避免灰塵或是碰撞而縮短壽命


軍事規格認證也是TUF特色之一,Black Metallic電容、電感和MOSFET皆通過7種專業認證
可以看到整片MB非常簡約,除了可以安裝線材處,多數區域都在Thermal Armor覆蓋下


內附配件
TUF系列專用配件包、驅動軟體光碟、產品使用手冊、安裝手冊、五年保固與軍規認證書


SATA線材、IO檔板、SLI橋接器、二合一Q-connector(s)


SABERTOOTH Z87背面
TUF Fortifier背板除了有強化硬度防止PCB彎曲外,還有加強散熱的功能
這樣的設計讓MB背部在保護性質與外觀質感都有兼顧到


主機板左下方
2 X PCI-E 3.0/2.0 X16插槽,支援AMD CrossFireX / nVIDIA SLI技術
兩張VGA時的頻寬為X8+X8
1 X PCI-E 2.0 X16
3 X PCI-E X1
Intel I217V網路晶片
Realtek ALC1150音效晶片,支援8聲道高傳真音效CODEC


主機板右下方
6 X 灰色SATA3,Z87晶片提供
支援Intel Smart Response / Rapid Start / Smart Connect技術
RAID部份支援RAID 0, RAID 1,RAID 5及RAID 10
2 X 米色SATA3,ASM1061晶片提供
右方綠色為USB 3.0擴充插槽
下方內建DirectKey按鈕,使用者可直接進入BIOS設定頁面


主機板右上方
4 X DIMM DDR3,支援1333~1866,運行1866以上屬於OC範圍,最高容量為32GB
支援Intel Extreme Memory Profile記憶體,右方為24-PIN電源輸入與MemOK!除錯按鈕


主機板左上方
8 + 2相數位供電設計,圖片下方四個螺絲的位置能改用風扇做為散熱
中上方後面為灰色8Pin電源輸入,銀色為風扇控制閥
開啟可讓IO或晶片組外接風扇吹進去內部,關閉則為熱導管散熱模式,有助於外接水冷系統


IO
4 X USB 2.0
1 X 40mm I/O Cover fan lid
1 X USB BIOS Flashback Button(s)
4 X USB 3.0
2 X eSATA 6Gb/s
1 X DisplayPort
1 X HDMI
1 X 光纖 S/PDIF 輸出
6 X 音源接頭


TUF系列採用與ROG系列不同配色的UEFI BIOS,以產品外觀的黑灰為主要顏色
首先會進入EZ MODE,使用者可以快速了解到大多數硬體的目前狀況


按F7後可以進去ADVANCED MODE
AI Tweaker為調整時脈、電壓與細部參數,也就是與效能有關的頁面
首先已經開啟XMP模式,DRR3運作內部已設定的XMP參數,圖例為DDR3 2400


CPU Core Ratio可以選擇分別調整倍頻或是調1-Core倍頻,其他三Core也同時跟進
DARM Frequency已經由上方的XMP選項設定在DDR3 2400


DRAM細部選項
參數設定為CL11 13-13-31 2T


CPU Core Voltage是空冷超頻的另一個重要選項
超頻至4.5GHz時,windwithme將電壓設定為1.180V


DRAM選項為XMP模式預設的1.65000V
SABERTOOTH Z87在頁面下方也提供許多電壓選項


SABERTOOTH Z87在UEFI介面的選項其實與ROG系列差不多
CPU超頻能力也很不錯,Intel Corei7-4770K可以設定到4.5GHz穩定運作

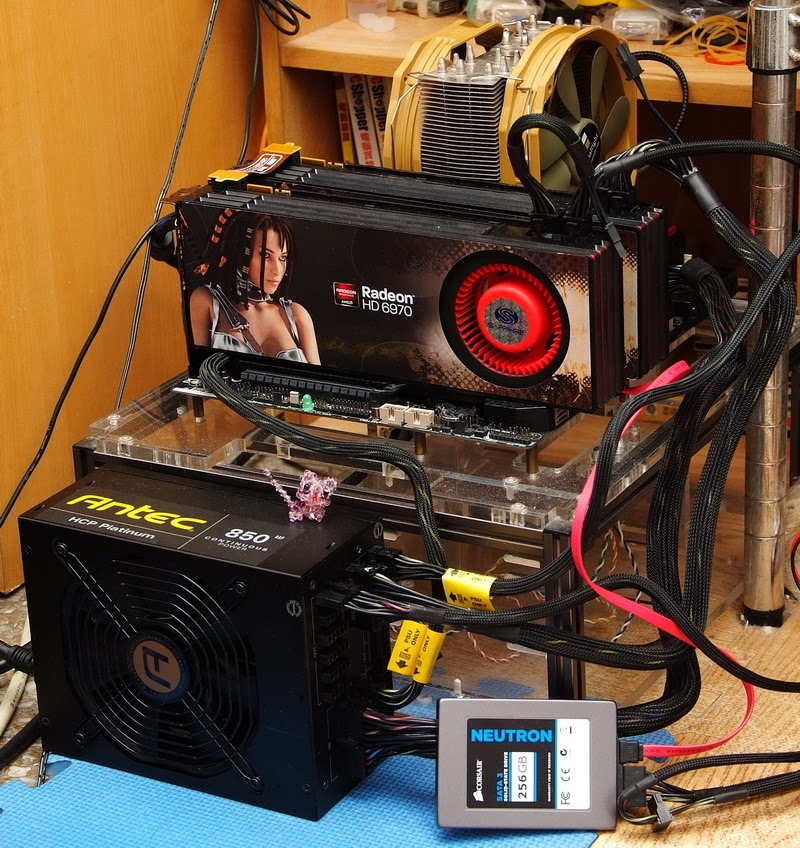

測試平台
CPU: Intel Core i7-4770K
MB: ASUS SABERTOOTH Z87
DRAM: CORSAIR VENGEANCE PRO DDR3 2400 8GX4
VGA: SAPPHIRE Raden HD 6970 CrossFire
SSD: CORSAIR NEUTRON 256GB
POWER: ANTEC High Current Pro 850W
Cooler: Thermalright Archon SB-E X2
OS: Windows8.1 64bit


應用軟體除了ASUS MB常見的AI Suite3之外,此回還安裝一個先前沒使用過的軟體
Thermal Rader2下方有硬體目前的溫度狀況,中央可以開啟風扇調校的功能


區域溫度監控功能


Fan Control可以調整風扇轉速的四種模式


數位供電系統狀態


Remote GO!無線搖控選單
雲端服務、遙控桌面、DLNA媒體分享與數據文件傳輸


ASUS在應用軟體的支援度算是相當地好,軟體豐富、介面漂亮與功能眾多
以往個人使用過不少品牌的MB或NB所附軟體,偶爾還是會有不穩定的狀況出現
這類軟體基本上會建議有用到該功能時再安裝,妥善率需要長時間使用才會清楚
加上作業系統如果裝太多常駐軟體,影響開機時間也會佔掉一些記憶體空間

DDR3使用CORSAIR CMY32GX3M4A2400C11R,屬於Vengeance Pro系列
以往有Vengeance系列,CORSAIR在半年多前推出更高的Pro版本
容量為8GB X 4共32GB,在外觀方面與Vengeance系列有很大的不同


散熱片為新版本設計風格,以黑色為主、紅色為輔的搭配強調高階與速度感
支援Intel第四代Core系列CPU,也就是LGA1150 Haswell架構
依以往的使用經驗,對Ivy Bridge架構要使用DDR3 2400難度也不大


正反面一覽,Vengeance Pro系列先前最高推出到DDR3 2933的時脈
這幾天看網路上也已經有更高速的版本 - 8GB X2的DDR3 3000
照片中為DDR3 2400,Timing值為11-13-13-31,Voltage為1.65V


DRAM效能測試
DDR3 2399.6 CL11 13-13-31 2T
ADIA64 Memory Read - 35882 MB/s
Sandra Memory Bandwidth - 31428 MB/s
MaXXMEM Memory-Copy - 30916 MB/s


DDR3 2399.6 CL11 13-13-31 1T
ADIA64 Memory Read - 36028 MB/s
Sandra Memory Bandwidth - 31952 MB/s
MaXXMEM Memory-Copy - 30916 MB/s


首先比較DDR3 2400 1T與2T模式的效能,可以看出差異並不大
大約只有0.5~1.6%左右,如果超頻到某時脈在2T會比較穩定的話,會建議使用2T
再來比較重要的部分,在時脈與頻寬效能的表現,先前windwithme也分享過四篇Z87文章
此為第五篇Haswell平台測試,發現到DDR3 2400頻寬表現會特別出色
甚至有時候會與DDR3 2800頻寬不相上下,尤其ASUS MB在DDR3 2400頻寬表現更好一點
可以讓追求高效能的使用者,可以退而求其次使用DDR3 2400,會節省一些預算上的花費

Power Supply使用ANTEC High Current Pro系列
上網查了一些資料,High Current Pro以往是80Plus金牌認證
新版本改為更高階的80Plus白金認證,對於功率轉換最高達94%,更加省電節能
高階白金認證的Power Supply有許多品牌的保固都長達七年


ANTEC High Current Pro 850W本體
高瓦數Power Supply採用模組化設計會較容易整線,也更加節省空間
4路12V各有最高40A的設計,最高也可達到850W輸出


較為少見的135mm雙滾珠軸承靜音風扇搭配2013年ErP Lot 6能源標準規範
Power Supply並不會因為標示850W而隨時會在850W的耗電量
主要耗電量還是依整台PC硬體配備的需求而定,如果硬體平台一般耗電量約200W
那不論使用600~1200W的Power Supply都是輸出約200W的電量
會因80Plus認證等級不同,轉換功率的高低也會影響到些許的耗電量差異
先前比較過同樣的硬體平台,80Plus白牌400W反而會比80PLUS白金850W還要再耗電一點


耗電量測試
Intel Core i7-4770K OC 4.5GHz / AMD Raden HD 6970 CrossFire / CORSAIR NEUTRON 256GB
電源選項設定平衡時
系統待機 - 81W


電源選項設定高效能時
系統待機 - 91W


待機狀況會比只使用4770K內顯HD4600的30幾W還要高一點
會再加上兩張AMD Raden HD 6970的耗電量,增加的耗電量不算高
CPU在4500MHz的耗電量只比平衡狀況增加10W左右,也算是不錯的表現

運作LinX讓CPU全速時 - 182W


使用4770K OC 4.5GHz搭配內顯HD4600與銅牌80Plus 400W銅牌電源供應器時約172W
對比之下可以看出,增加為CrossFire平台再搭配850W白金認證還是相當節能

運作FurMark讓GPU全速時 - 451W


雖然AMD Raden HD 6970是先前高階VGA,不過當時算是同效能等級中較為省電的產品
CrossFire狀態下最高約450W的耗電量,如果碰上CPU較吃重的遊戲會再增加一些耗電量
一般會建議將平台的總耗電量再加個100~150W,有時最大負載狀況下供電量才可以勝任
此平台大約搭配600~650W左右的Power Supply就可以足夠使用
日後如有加裝多硬碟、燒錄機、更耗電高階VGA或三卡CrossFire,就必須將最大W數提高一些

Intel Core i7-4770K超頻設定
CPU 100 X 45 => 4499.99MHz
DDR3 2399.6 CL11 13-13-31 2T

Hyper PI 32M X 8 => 10m 25.449s
CPUMARK 99 => 783


Nuclearus Multi Core => 33797
Fritz Chess Benchmark => 35.62/17095


CrystalMark 2004R3 => 434777


CINEBENCH R11.5
CPU => 9.71 pts
CPU(Single Core) => 1.98 pts


CINEBENCH R15
CPU => 900 cb
CPU(Single Core) => 178 cb


PCMARK7 - 5250


這是windwithme第五篇使用Intel Core i7-4770K搭配Z87 MB的超頻測試
每款MB都可以超到4.5GHz穩定使用,效能測試數據大都差不多,約有3~5%落差值而已
不過SABERTOOTH Z87在PCMARK7得分比先前ROG低約一千分
不知道是設定值的問題還是使用AMD或nVIDIA VGA對PCMARK7優化的落差?

溫度表現(室溫約19~20度)
系統待機時 - 34~38


運作LinX讓CPU全速時 - 66~73


應該是最近氣溫又在降一些,也讓裸機測試的平台溫度表現更好
4.5GHz達到先前所沒有的低溫,最高只有74度表現真是不錯
如果裝入Case內部,依每款機殼散熱能力不同,應該會再多個3~5度左右

ASUS SABERTOOTH Z87
優點
1.Thermal Armor散熱裝甲與TUF Fortifier背板加強保護性
2.TUF系列採用Black Metallic電容、電感和MOSFET,並通過7種專業認證
3.Thermal Armor設計可以增加散熱風扇與內部溫度的控制
4.超頻能力與效能不輸給一般強調高效能的Z87 MB
5.五年保固為目前保固時間最長的MB產品
6.TUF系列專用配件包內附防塵套,將用不到的IO或PCI-E接口加以保護

缺點
1.啟動電源到開始有Logo畫面的等待時間較久
2.在高階Z87市場的單價還是偏高一點
3.DDR3 2666的頻寬明顯低上許多,希望未來能透過BIOS再加強
4.如能有3Way-SLI設計會更好



效能比 ★★★★★★★★☆☆ 87/100
用料比 ★★★★★★★★☆☆ 88/100
規格比 ★★★★★★★★☆☆ 82/100
外觀比 ★★★★★★★★★☆ 91/100
性價比 ★★★★★★★☆☆☆ 77/100

使用過SABERTOOTH Z87不免拿來跟MAXIMUS VI HERO做比較
MAXIMUS VI HERO去年有五年保固的限時活動,較低的價位讓C/P值會較高一些
SABERTOOTH Z87的優勢在於保護性與用料較佳,也不需要參加活動就有五年保固
兩款在外觀方面,HERO較為亮眼,SABERTOOTH反而有穩重與保護性佳的感覺

SABERTOOTH Z87使用更耐久的用料、更好的保護性與更久的保固
在此還是要提醒使用者,以上這些措施只能盡量拉高產品的妥善率與使用年限
電子產品或高或低都還是會有故障的機率,並無法保證100%都可以一直正常使用下去
如果沒有高規格Gaming或OC的需求,也只會使用到最多2張VGA或是空冷OC的需求
也希望MB的耐用度與保固更長一些的話,那TUF系列不失為一個值得考慮的選擇:)
