Intel LGA 2011平台新款CPU - Core i7-3820超頻實測分享

Intel在去年底的新Extreme LGA 2011平台，欲接替銷售三年LGA
1366
近幾年Intel採用兩種不同腳位做為產品線，Extreme等級使用新代號的X79晶片組
X79隸屬於金字塔頂端產品，CPU只會有Core
i7系列，再依等級分為4C8T與6C12T兩款

另一種中高階產品線則由LGA 1155來擔任，從市場入門級價位到中高階Core
i7機皆有
CPU目前有1C2T~4C8T的選擇，也就是LGA 1155平台攻頂就等於LGA
2011入門等級
Intel雙主線平台在市場定位與價位皆有所不同，建議消費者在選購前應做足功課再行動

本回入手的CPU為LGA
2011平台的Intel Core
i7-3820
身為X79能使用的入門款CPU，主架構為4C8T與其他兩款6C12T的3930K/3960X不同
雖說是LGA
2011入門款Core i7，不過價位上也與中高階的LGA 1155 Core i7差不多...


i7-3820總時脈為3.6GHz，支援Turbo
Boost 2.0自動超頻技術，最高可達到3.80GHz
實體4
Cores並有Hyper-Threading技術，一共可達到8執行緒，簡稱4C8T
32nm製程，TDP 130W，L3
Cache共有10MB，照片中為背面外觀


MB方面使用GIGABYTE
X79-UD5，為市場上X79中階定位的版本
GIGABYTE
X79在UD5與G1.Assassin2都有附藍牙4.0/Wi-Fi功能的PCI-E擴充卡


使用E-ATX規格，尺寸為30.5cm
x 26.4cm
看起來雖然較大一點，但有試過Sharkoon T28也能安裝，基本上一般尺寸的ATX Case大多沒問題

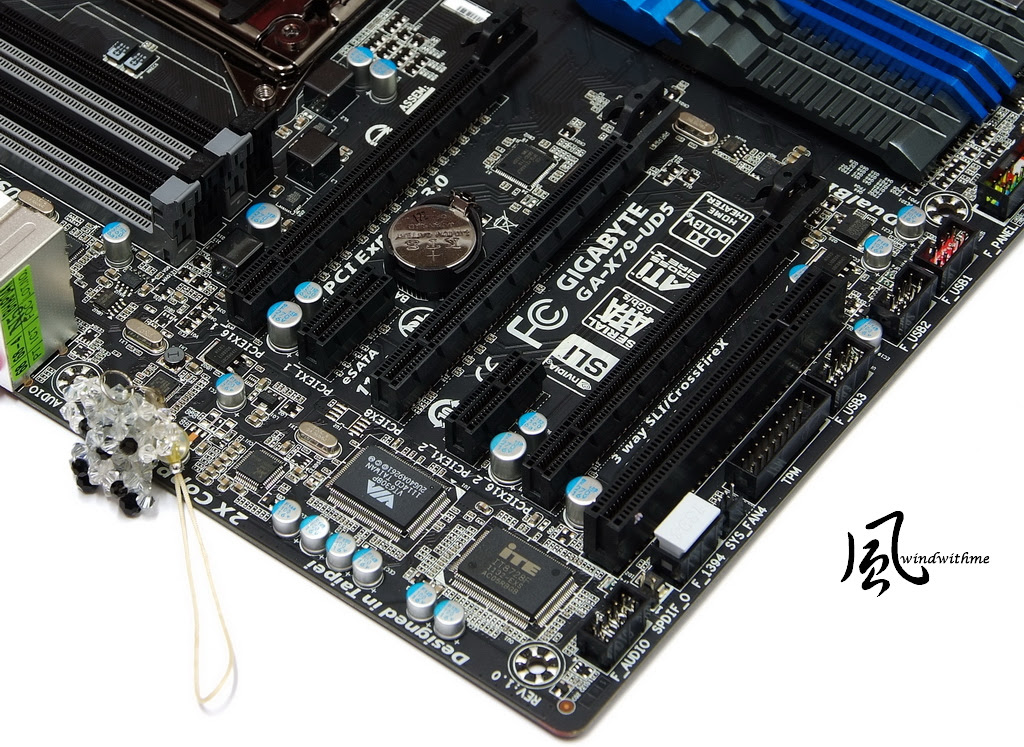

主機板左下方
3
X PCI-E X16，最高支援3-Way AMD CrossFireX/nVIDIA SLI技術
頻寬為X16 + X16或X8 + X8 +
X8運作
2 X PCI-E X1
1 X PCI
網路晶片為Intel GbE LAN
音效晶片為Realtek
ALC898，最高可達7.1聲道與High Definition Audio技術
Design in Taipei


主機板右下方
2
X 白色SATA，X79晶片組提供，SATA3規格
4 X 黑色SATA，X79晶片組提供，SATA2規格
以上可以混合建立 RAID 0，
RAID 1，RAID 5及RAID 10，最高效能依安裝的SATA裝置決定
4 X 灰色SATA，Marvell
88SE9172晶片提供，SATA3規格，支援 RAID 0與RAID 1
2 X 64 Mbit flash，Dual BIOS雙重保護，1 X
前置USB 3.0與3 X USB 2.0裝置


主機板上方
X79-UD5在CPU方面使用14相數位供電，CPU金屬蓋採用電鍍設計更添質感
8
X DIMM DDR3，支援1066/1333/1600/1866/2133，DDR3最高容量可以支援到64GB
DRAM支援四通道與Extreme
Memory Profile技術


IO
1
X PS2 鍵盤/滑鼠
1 X O.C.按鈕
1 X BIOS切換按鈕
1 X Clear Cmos按鈕
7 X USB
2.0(紅色/黑色)
1 X eSATA/USB 3.0共用(藍色)
1 X eSATA3共用(藍色)
2 X USB
3.0(藍色)
1 X RJ-45網路孔
1 X S/PDIF 光纖輸出
5 X 音源接頭


X79晶片組使用大面積散熱片，配色方面也設計得不錯，看起來質感相當好


MOSFET散熱模組，外觀可以看到特殊裁切外型讓散熱面積更大
使用熱導管設計，可以連接到晶片組散熱片達到均衡兩部位熱量的功用


GIGABYTE在X79全系列開始導入UEFI介面
主要設定畫面分為兩種介面，這部分也與其他品牌的UEFI有所不同
首先會看到的就是3D
BIOS部份，會以該款產品的外觀照片來達到"圖型"介面的設計


M.I.T.調效頁面，下方可以即時看到目前硬體的狀態


LGA
2011在CPU外頻方面的能力比起LGA 1155高上許多
可以依CPU體質的高低做為調整，圖中將CPU 100MHz調整為125MHz


Memory設定頁面，此處開啟XMP技術
因為調高CPU外頻，進而會讓DDR3同步提升的狀態，所以設定為1600


進階DDR3參數設定
- CL9 10-10-27 1T


電壓頁面
依CPU體質與散熱環境將加0.460V
CPU
Vtt為1.1000V，此電壓要用在超頻範圍較大的CPU外頻或DDR3時也需要再加壓


DDR3電壓設定為1.600V


PC
Health Status


以上是將Core
i7-3820超頻至4.75G，DDR3為2000的設定值
如果要超高CPU的外頻的話，需要再把CPU
Vtt加高，電壓範圍約為1.100~1.200V
i7-3820如果只利用調倍頻來達到超頻的話，最高只能調到4.3GHz，也就是倍頻X43
因為並不支援3930K或3960X沒有鎖頻倍頻的CPU特性

測試平台
CPU:
Intel Core i7-3820
MB: GIGABYTE X79-UD5
DRAM: CORSAIR DOMINATOR-GT CMT16GX3M4X2133C9
VGA: msi N560GTX-Ti Twin Frozr II
HD: Intel 520 Series
120GB
POWER: CORSAIR AX650W
Cooler: CORSAIR Hydro Series H100
OS: Windows7
Ultimate 64bit


散熱器使用CORSAIR
H100高階水冷
Hydro
Series目前較新版本有H60、H80與H100三種
下方為H100外包裝，原廠保固長達五年，包裝盒體積比起H80還要更大一些
上面所列出的各系列CPU腳位，支援最新LGA
2011與其他市場上所有CPU腳位


左方為全黑化水冷排，尺寸為120mm
x 120mm x
25mm
外殼為金屬質感，屬於比H80較薄一點與更長型的設計，兩旁各可以安裝兩個12cm的風扇
轉速分為1300/2000/2500
RPM，風扇氣流為46~92
CFM、發出音量為22~39dBA
H100需要上方比較長型的Case才能安裝，效能比H80更高一點，對於Case的選擇同時也必須更加用心


H100使用新一代的改良式水冷頭，加上新式扣具比起以往的產品更穩固更耐用
底部依然使用大面積銅底散熱片，旁邊有四個4Pin插座可安裝12cm風扇
水冷頭旁邊有一個小4Pin與大4Pin，同時安裝在MB或PSU上可提供水冷馬達運轉與測速功能


超頻測試
CPU
125 X 38 => 4750.05MHz 全速1.460V
開啟C1E與關閉Turbo Boost
DDR3 2000 CL9
10-10-27 1T XMP模式 1.600V

Hyper PI 32M X 12 => 12m 02.921s
CPUMARK
99 => 728


Nuclearus
Multi Core => 31526
Fritz Chess Benchmark => 36.69/17613


CrystalMark
2004R3 => 426555


CINEBENCH
R11.5
CPU => 9.22 pts
CPU(Single Core) => 1.91 pts


FRYRENDER
Running
Time => 4m 15s


PCMark
Vantage => 27285


x264
FHD Benchmark => 25.8


i7-3820架構為4C8T，在同時脈效能與LGA
1155 2700K幾乎相同
因為i7-3820在L3 Cache有10MB，比2700K
8MB還高一些，在某些軟體上還是擁有優勢
雖然比3930K/3960X還少兩個核心，不過基本效能還是相當足夠應付絕大部份的軟體

DRAM頻寬測試
DDR3
2000 CL9 10-10-27 1T XMP模式 1.600V
ADIA64 Memory Read - 21496 MB/s
Sandra
Memory Bandwidth - 46724 MB/s
MaXXMEM Memory-Copy - 17667 MB/s


先前小弟有分享過X79在2133
1T與2400 2T的頻寬相差並不大
要達到較高時脈的DDR3
2T如果需要高許多的參數或是電壓的話，有時改用較低時脈的1T也是個方式
以上三種測試軟體只有Sandra Memory
Bandwidth擁有四通道的高頻寬
在更上面的CrystalMark Memory測試中也達到LGA
2011四通道的獨特高頻寬效能

關於Intel X79晶片組在SATA3的傳輸能力，以下使用Intel新推出的520 SERIES
120GB做測試
首先看到520外包裝與先前320相同，採用Intel新一代品牌Logo圖案


SSD外殼也是使用Intel慣用的設計，好處是拆掉上方黑色的邊框可以變成7mm薄型SSD
控制晶片為SanForce
SF-2281，並採用自家Intel MLC 25nm NAND FLASH
官方規格連續讀取550與連續寫入500 MB/s，4K連續寫入80000
IOPS
提供高達五年保固是Intel 520 SERIES最大優勢之一，長期使用會讓消費者更放心


ATTO
DISK Benchmark超過256k以上測試時就達到最高讀取547.8 Mb/s，寫入506.4 MB/s
AS SSD Benchmark -
550


ATTO
DISK Benchmark是最快速也最能達到SSD讀寫規格的軟體
AS SSD Benchmark在Seq
Write數據偏低與下方CrystalDiskMark有類似的情況

CrystalDiskMark
Seq Read - 484.0
MB/s Write - 159.3 MB/s
Read - 503.2 MB/s Write -
489.1 MB/s
Read - 505.5 MB/s Write - 492.3
MB/s


CrystalDiskMark預設測試為隨機測試，如圖片右上方在寫入的數據會偏低
因為SandForce控制晶片的架構特性，碰到某些軟體不同的演算方式會出現偏低的狀況
圖片左方CrystalDiskMark測試改為兩種純粹循序模式，寫入表現就可以接近官方規格的數據
HD
Tune Pro 5.00在File Benchmark都有達到500
MB/s或更高一點的傳輸率

耗電量測試
OS桌面下不使用任何軟體並開啟C1E省電技術 - 90W


OS桌面下不使用任何軟體並關閉C1E省電技術
- 137W


運作LinX讓CPU全速時
- 275W


如果與i7-3930K相比之下，i7-3820在C1E待機耗電量差不多，關閉C1E的待機耗電量有較低一些
LinX讓CPU處於全速狀態時，4C8T
i7-3820明顯比i7-3930K較低70W左右
不過i7-3820在耗電量方面會比i7-2700K還高上一點，這可能與高階平台的設計有關

溫度表現(室溫約21度)
系統待機時
- 19~26


運作LinX讓CPU全速時
- 54~63


散熱器使用CORSAIR Hydro Series H100水冷散熱系統
超頻到4.75G的環境下，i7-3820能有以上的溫度表現已屬相當不錯

3D測試
msi
N560GTX-Ti Twin Frozr II
3DMark Vantage CPU SCORE => 79023


FINAL
FANTASY XIV
1920 X 1080 => 4701


StreetFighter
IV Benchmark
1920 X 1080 => 305.01 FPS


Sandy
Bridge-E對於3D效能幾乎是目前DeskTop中最高的水準
以上三款3D測試軟體，在同樣VGA下都拿到接近最高的分數
先前個人也提到過，CPU對於3D效能的影響大部份取決於執行緒的效能，並非核心數的多寡
所以i7-3820
3D表現其實是與3930K或3960X差不多等級
如果對於3D效能追求的使用者來說，核心數有2~4Cores就已經足夠，重點在於CPU單執行緒的效能

同樣在室溫約21度、i7-3820
OC
4.75GHz超頻設定，最後再以測溫工具測量到MOSFET溫度
待機時開啟C1E最高約44.1度、關閉C1E最高約44.2度，CPU燒機時最高約70.0度
以個人使用過幾款X79的溫度表現來說，X79-UD5以上溫度都偏低一些，重覆測量三次以上還是相同的結果
windwithme在每篇X79分享文章都會測量這部份硬體的溫度做為參考

GIGABYTE
X79-UD5
優點
1.X79-UD5採用全白路線的包裝設計，質感也跟著提升
2.導入UEFI
BIOS技術，並提供兩種BIOS介面讓使用者選擇
3.相當特殊藍牙4.0/Wi -
Fi擴充卡，在各種行動裝置流行的年代，能有更方便的應用層面
4.DDR3採用8
DIMM設計與10個SATA裝置讓日後硬體擴充性更高
6.獨家的前置面板擁有USB
3.0與快速超頻功能

缺點
1.CPU電壓在待機與全速時波動較大
2.DDR3 2400相容性還有加強的空間



效能比
★★★★★★★★☆☆ 82/100
用料比 ★★★★★★★★★☆ 86/100
規格比 ★★★★★★★★★☆ 92/100
外觀比
★★★★★★★★☆☆ 83/100
性價比 ★★★★★★★★★☆ 88/100

GIGABYTE
X79-UD5在X79市場定位屬於中階等級，規格方面都有水準以上的表現
4.0/ Wi - Fi擴充卡.8 DIMM
DDR3或是10個SATA裝置在應用性方面都相當地高
此外還有延長到四年保固，這些都是UD5的優勢，不過也有超頻調效需要再加好的空間
本篇為個人第六款X79超頻分享，從入門到高階X79每款都花相當長的時間調效與分享
希望對於LGA
2011平台有預算的使用者會有所幫助

近期由於i7-3820的出現，讓原本2600K或2700K的高階LGA
1155平台也出現另一選擇
因為入門X79搭配i7-3820的價位其實與高階LGA
1155平台有部份的重疊
如果是為了以後的升級空間與較為高階的硬體規格，看起來LAG
2011似乎是較佳的選擇
不過現在可能也還言之過早，Intel四月將推出的LGA 1155 Ivy Bridge有機會板回一城
未來在Intel
Core i7
4C8T的兩種平台下，X79與i7-3820或Z77與i7-3770K應會互有優勢
該怎麼去選擇，端賴消費者的預算與哪些硬體優勢考量來做最後的決定
windwithme後續也會分享i7-3770K的效能讓更多網友做為效能參考

 如果小弟的分享文章對您有幫助，請幫我按個讚，感謝
